Почему плоский нагреватель греет только при плотном прижиме: прижимные пластины, отверстия, зазор
Плоский нагреватель передаёт тепло контактом. Если между ним и плитой есть зазор, тепло уходит в воздух, а не в деталь. Результат: перегрев элемента и слабый нагрев оснастки.
У производителей для этого в корпусе уже есть сквозные отверстия. Через них ставят прижимные пластины, которые притягивают нагреватель к поверхности. Без плотного прижима удельная мощность в 4 Вт/см2 для миканитовых и 6 Вт/см2 для керамических моделей не реализуется - элемент просто сгорит.
При монтаже зазоры и неровности устраняют высокотемпературной монтажной пастой. Это не опция, а условие работы.
Если нет возможности прижать - закажите нагреватель сложной формы с вырезами под крепёж. Делаем по чертежу, эскизу, образцу.
Миканит или керамика: температура и нагрузка (по базе)
Выбор изолятора определяет, сколько градусов и ватт выдержит пластина.
Миканит (металлический корпус, тип ЭНПлМ)
- Максимальная рабочая температура: 350 °C
- Максимальная удельная мощность: 4 Вт/см2
- Толщина корпуса: 3 - 4 мм, сталь 0,5 мм
- Напряжение: 12, 24, 48, 110, 220/230, 400 В
Керамика (тип ЭНПлК и наборные)
- Максимальная рабочая температура: 500 - 600 °C
- Максимальная удельная мощность: 6 - 9 Вт/см2
- Толщина: 11 - 12 мм
- Напряжение: 110, 220/230, 380, 400 В
Миканит дешевле, керамика горячее: разница в предельной температуре 150 °C, в мощности до 5 Вт/см2.
По заказу меняем тип изолятора под вашу задачу. Если нужна температура выше 350 °C - берём керамику.
Где ставят плоские нагреватели такой формы (по базе)
У производителей эти нагреватели работают в трёх типах узлов:
- Пресс-формы и литейные формы
- Экструдеры и трубопроводы
- Клеевые машины и термоформовочное оборудование
Форма пластины может быть прямой, П-образной или Г-образной. Делаем по чертежу, эскизу, образцу. Можно добавить сквозные отверстия, вырезы, посадочное место под датчик температуры.
Какие размеры снять со старой пластины и отверстий
Чтобы мы изготовили точную замену, снимите пять параметров:

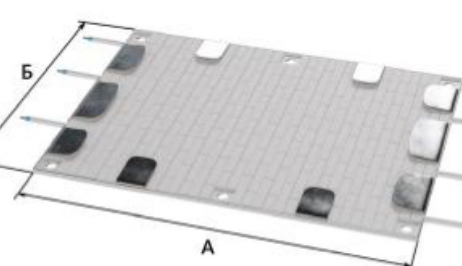

- Длина и ширина рабочей поверхности. У миканитовых: от 40×20 мм до 1000×1000 мм. У керамических: длина до 1200 мм, ширина до 400 мм.
- Толщина. Для миканита: 3 - 4 мм. Для керамики: 11 - 12 мм.
- Диаметр и расположение крепёжных отверстий. Они уже есть в корпусе - просто обмерьте центры.
- Длина выводов и тип изоляции провода. Выводы делаем термостойким проводом (250 - 600 °C) с керамическими бусами, силиконом или металлооплёткой.
- Напряжение. Выберите из ряда: 12, 24, 48, 110, 220/230, 380, 400 В.
Если пластины нет, пришлите эскиз с посадочными местами. Делаем по чертежу.
Что уточнить перед изготовлением
Перед заказом проверьте три вещи:
- Рабочая температура оснастки. Если выше 350 °C - только керамика.
- Удельная мощность. Для миканита не более 4 Вт/см2, для керамики до 9 Вт/см2.
- Способ крепления. Нужны ли прижимные пластины или монтажная паста.
По заказу меняем форму корпуса, расположение отверстий, длину выводов, устанавливаем датчик температуры.
Что снять со старой пластины
- Длину и ширину пластины, толщину
- Где выходят выводы и как
- Отверстия под крепёж: число, диаметр, расстояния
- Мощность и напряжение с шильдика
Вопросы
Можно ли керамический нагреватель вместо миканитового?
Да, если позволяет место по толщине: керамика толще (11 - 12 мм против 3 - 4 мм) и требует другого крепежа. Температуру выдержит до 600 °C.
Почему пластина вздувается?
Вздутие корпуса - признак перегрева из-за плохого контакта с поверхностью или завышенной удельной мощности. Проверьте прижим и зазоры.
Можно ли подключить на 220 В?
Да, в ряду напряжений есть 220/230 В. Уточните при заказе, чтобы мы намотали нужное сопротивление.
Как крепить нагреватель к плите?
Через сквозные отверстия в корпусе прижимными пластинами. При неровностях используйте высокотемпературную монтажную пасту.
