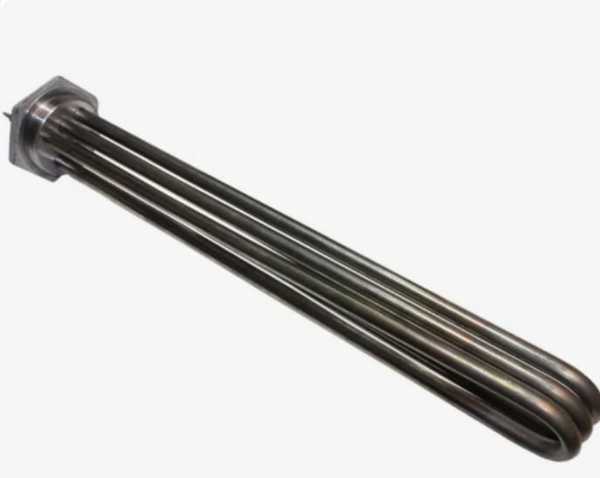

ТЭНБ на 12 кВт: что входит в блок
В каталогах ТЭНБ описывают как несколько трубчатых нагревателей, собранных в одном присоединительном узле. Для этого блока указаны 12 кВт, питание 220/380 В и нагревательные трубки из нержавеющей стали.
При замене сверьте на старом блоке маркировку и схему подключения. Не определяйте количество элементов только по суммарной мощности.
В названии товара количество отдельных ТЭНов не указано.
Резьба G2,5: как проверить посадку и прокладку
У блока резьба G2,5. Перед заменой проверьте на старом узле размер и тип присоединения, посадочное место и состояние уплотнения. Прокладка в названии товара не указана, поэтому уточните её соответствие своему оборудованию.
Не выбирайте блок только по резьбе: сверяйте также указанную в названии длину L и электрические параметры.
Нержавеющие трубки: подходит ли материал среде
В этом блоке указаны трубки из нержавеющей стали. Материал нагревательной трубки подбирают с учётом среды: в ассортименте могут встречаться сталь, нержавейка и титан. Совместимость конкретного материала с вашей средой лучше подтвердить по её составу и условиям работы.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Термостат и блок 220/380 В
В названии указано питание 220/380 В, но встроенный термостат не обозначен. Если нужно автоматически поддерживать температуру, предусмотрите терморегулятор в системе управления. У производителей исполнение ТЭНБР с регулятором описывают как блок с отдельным корпусом управления.
Сначала уточните, есть ли терморегулятор в котле или шкафу управления.
Что прислать для проверки
Чтобы сверить замену, пришлите:
- Фото старого блока и его маркировки.
- Фото места установки и уплотнения.
- Данные о подключении и среде, которую нагреваете.
- Если есть, схему подключения или фото клемм.
В названии этого блока указана длина L 53 см. Делаем по чертежу, эскизу, образцу; по заказу меняем исполнение.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели устанавливают в промышленных электроводонагревателях для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец.
Вопросы
Можно ли заменить один ТЭН?
Не всегда: элементы блока могут быть герметично смонтированы в общем узле. Пришлите фото блока и маркировки, чтобы проверить возможность замены.
Можно ли поставить нержавеющие трубки вместо стальных?
Это зависит от среды и условий работы. Проверьте также соответствие присоединения и электрических параметров.
Нужен ли термостат в блоке?
Для автоматического поддержания температуры нужен терморегулятор, но он не обязательно встроен в блок. Уточните, предусмотрен ли он в котле или системе управления.
Почему перегорает один из трёх ТЭНов?
Возможные причины связаны с подключением, неравномерной нагрузкой, недостаточным контактом с нагреваемой средой или состоянием самого элемента. Проверьте соединения и условия работы блока.
