Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 480 Вт; можно меньше или больше, примерно от 288 Вт до 672 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
230 В и 480 Вт: что известно о ТЭН и чего не хватает для изготовления

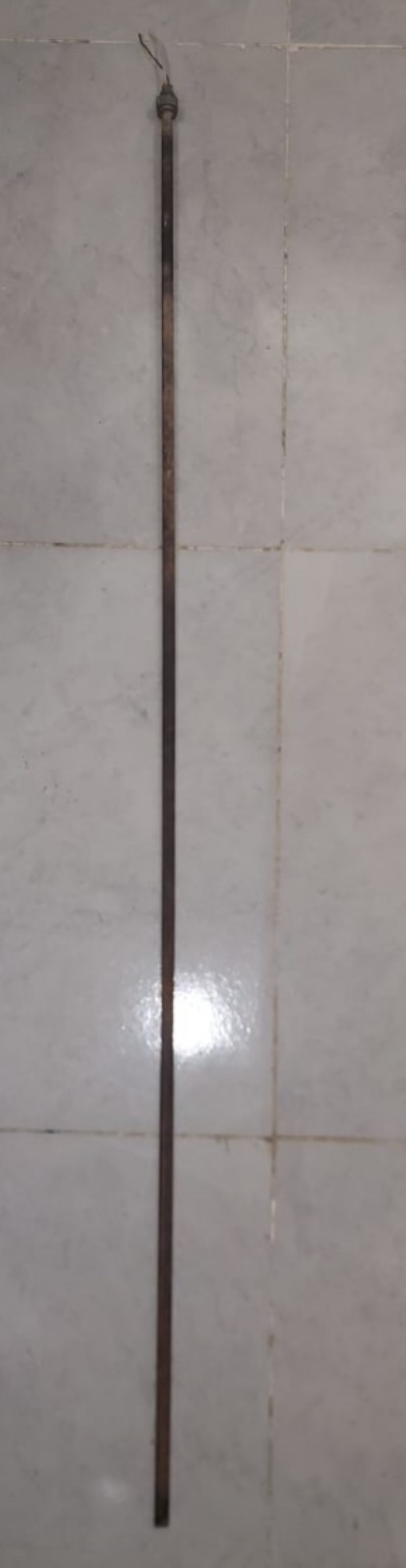

В названии указаны воздушный ТЭН, размеры 1450 × 13 × 6 мм и параметры 230 В и 480 Вт. Расчётные значения: мощность 0,48 кВт, ток 2,09 А, сопротивление в рабочем режиме 110,2 Ом.
Размеры не расшифрованы: для точного подбора нужно уточнить, что именно обозначают 1450, 13 и 6 мм. Также нужны форма, длины холодных зон, исполнение выводов, материал оболочки и условия работы.
ТЭН 13 мм: как передать форму и радиусы
Если старый нагреватель изогнут, приложите эскиз с видом сбоку и сверху. Отметьте прямые участки, изгибы, радиусы и положение выводов. Радиус лучше указать размером, а не оценивать на глаз.
Делаем по чертежу, эскизу, образцу. По заказу меняем форму и расположение участков после уточнения параметров.
1450 мм: как снять размеры со старого ТЭН
Развёрнутая длина идёт вдоль оси трубки с учётом изгибов, а не между крайними точками нагревателя. Уточните, соответствует ли этому размер 1450 мм в названии.
- Измерьте длину трубки по осевой линии, включая все изгибы.
- Отдельно зафиксируйте прямые участки и размеры формы после гибки.
- Измерьте холодные зоны на концах от вывода до начала активной части; укажите каждую отдельно.
Развёрнутая длина, габарит и длины холодных зон - разные размеры.
Воздушный ТЭН 480 Вт: среда и материал оболочки
Название указывает на воздушное исполнение. Для воды и масла материал оболочки и допустимую нагрузку нужно проверять отдельно: в каталогах у производителей выбор зависит от нагреваемой среды.
Не устанавливайте воздушный ТЭН в воду или масло без подтверждения совместимости конструкции и материала оболочки.
Замена ТЭН 230 В: что прислать
- Фото старого ТЭН целиком и отдельно выводов, с линейкой в кадре.
- Эскиз с размерами: развёрнутая длина, форма, прямые участки и холодные зоны.
- Уточнение среды, материала оболочки, способа крепления и подключения.
- Если маркировки нет, приложите сам старый образец, если он сохранился.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах и хлебопечках. В духовом шкафу элемент располагается на задней или боковых стенках камеры. В мини-печи открытые ТЭН находятся сверху и снизу камеры. В хлебопечке спиральный элемент устанавливается вокруг или под съёмным ведром.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН из нержавейки?
Возможность зависит от среды и параметров нагревателя. Материал оболочки нужно подтвердить при подборе.
Можно ли поставить этот ТЭН в другую среду?
Не стоит ориентироваться только на напряжение и мощность. Совместимость конструкции и оболочки с новой средой нужно проверить отдельно.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Приложите фото и размеры, а если возможно, передайте сам образец.
Как измерить развёрнутую длину?
Измерьте трубку вдоль её осевой линии с учётом изгибов. Не заменяйте эту длину габаритом между крайними точками.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
