Маркировка: активная длина 2670 мм и среда T
В обозначении 280 читается развёрнутая длина 2800 мм, B13 указывает на код длины контактного стержня и диаметр оболочки. Расчётная активная длина этого ТЭНа составляет 2670 мм.
- 3,0 кВт при 220 В; расчётный ток 13,64 А.
- Удельная нагрузка: 2,75 Вт/см² на площади 1090 см².
- Код T относится к неподвижному воздуху и газам при температуре свыше 450 °C. В таблице ГОСТ для этого кода указан предел 5,0 Вт/см².
Нагрузка зависит от среды и условий теплоотдачи: ориентируйтесь не только на мощность, но и на код среды.
Что можно изменить, сохранив длину 2670 мм
По заказу меняем материал оболочки и напряжение. Мощность также согласуется с условиями работы: её изменение влияет на удельную нагрузку и выбор исполнения для среды.
Для кода T важно учитывать температуру и движение воздуха или газа. Подбор материала и нагрузки следует сверить с реальными условиями установки.
Форма и гибка: радиус R30

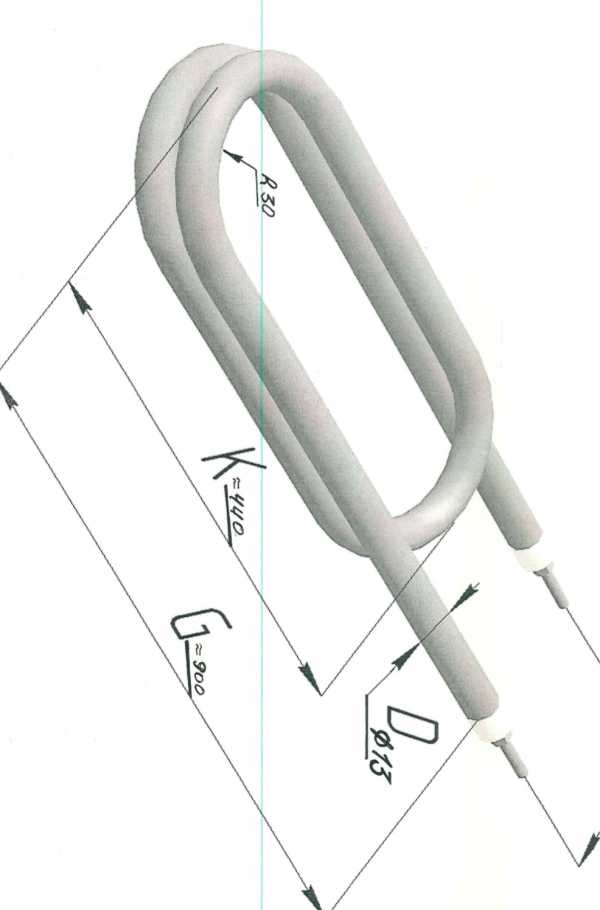

В обозначении ф.7 указан код формы, а R30 задаёт радиус изгиба 30 мм. Чтобы согласовать конфигурацию, передайте чертёж, эскиз или образец.
- Покажите общую форму и положение выводов.
- Отметьте радиус изгиба и прямые участки.
- Укажите точки крепления и участки, которые должны оставаться прямыми.
Конец контактного стержня размещают на прямом участке, не на изгибе.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2800 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 45 %.
Проверка мультиметром: ориентир 16,1 Ом
Отключите ТЭН от сети и измерьте сопротивление между контактными стержнями. Расчётное сопротивление в рабочем режиме составляет 16,1 Ом; показание холодного элемента может отличаться. Мультиметр не заменяет проверку сопротивления изоляции.
Что прислать для подбора
Чтобы согласовать исполнение, отправьте чертёж, эскиз или образец и укажите:
- Среду и температуру работы;
- Напряжение и требуемую мощность;
- Форму, радиусы изгиба и расположение выводов;
- Условия установки и требования к материалу оболочки.
Для ориентира: активная длина по расчёту составляет 2670 мм.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где через боковой или нижний фланец они монтируются в баке. Также их используют в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где он встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать оболочку из нержавеющей стали?
Возможность зависит от среды и температуры. Для кода T в таблице ГОСТ указана нержавеющая жаропрочная сталь; материал исполнения согласуется с условиями работы.
Что будет, если нагрузка выше предела?
Перегрузка повышает температуру оболочки и может привести к ускоренному износу или выходу ТЭНа из строя. Для кода T в таблице ГОСТ указан предел 5,0 Вт/см², а расчётная нагрузка этого изделия составляет 2,75 Вт/см².
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются коды от A до H: от 40 до 630 мм. В маркировке B13 код B соответствует 65 мм.
Можно ли изготовить ТЭН на другое напряжение?
По заказу меняем напряжение. Для другого значения нужно согласовать исполнение и проверить соответствие мощности условиям работы.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
