Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

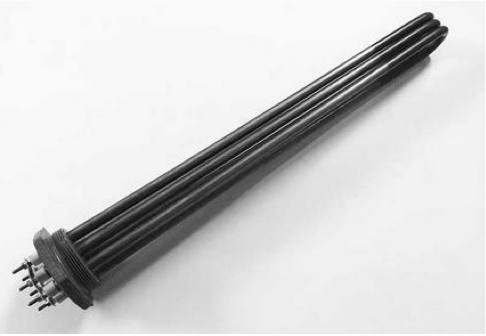

Что входит в блок ТЭНБ-18 с резьбой 2 1/2 дюйма
Это блочный узел: несколько трубчатых нагревателей собраны в одном присоединительном элементе. В названии указаны мощность 18 кВт и резьба 2 1/2 дюйма. Материал оболочки и другие исполнения по названию не определить.
- Перед заменой сравните маркировку старого блока и схему его подключения.
Термостат для ТЭНБ-18: нужен ли и где он находится
Встроенный терморегулятор в обозначении ТЭНБ-18 не подтверждён. Если управление температурой предусмотрено, терморегулятор размещают отдельно, например в шкафу управления; точку установки датчика определяют по конструкции котла.
Не считайте термостат частью блока, пока это не подтверждено маркировкой или схемой.
Звезда или треугольник: подключение блока 18 кВт
По названию нельзя установить схему соединения и ток по фазе: для этого нужны напряжение и схема выводов именно этого блока. Подключайте его по схеме на изделии или в документации, не выбирая соединение только по мощности.
Что прислать для подбора блока
- Фото старого блока целиком и крупно его маркировку.
- Фото клемм и схемы подключения.
- Напряжение сети и описание котла, где установлен блок.
Делаем по чертежу, эскизу или образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электроводонагреватели и блоки для технологических жидкостей, промышленные электрокотлы отопления, промышленные электропарогенераторы, а также в бытовые и коммерческие электрокотлы отопления. В этом оборудовании блок ТЭН вкручивается в бак или корпус через резьбовое фланцевое соединение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Почему перегорает один из трёх ТЭНов?
Возможны перегрев, накипь, недостаточный уровень теплоносителя или плохой контакт. Причину устанавливают проверкой блока и подключения.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно: нужно проверить совместимость мощности, электропитания и котла.
Можно ли заменить один ТЭН?
Это зависит от конструкции блока и возможности обслуживания. Для подбора нужны маркировка и фото старого блока.
Как подключить блок к однофазной сети 220 В?
Не подключайте его напрямую без схемы и подтверждения совместимости с сетью. Переделку подключения должен проверить специалист.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
