Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,8 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

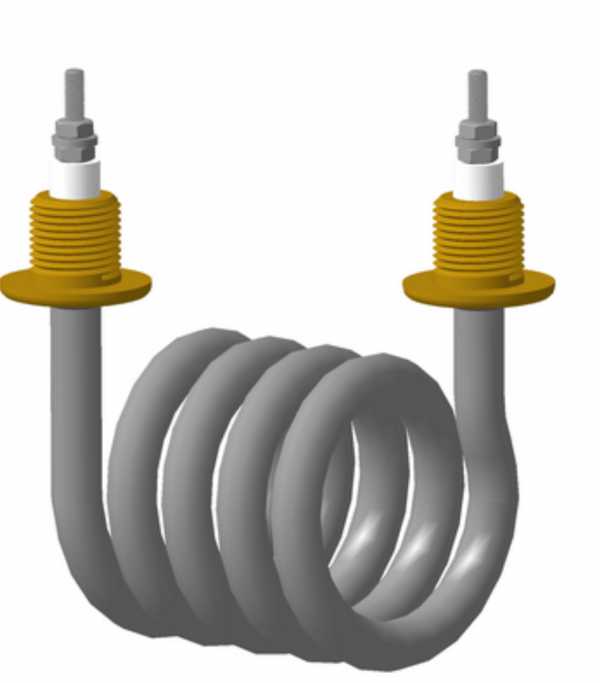

Что скрывает название «ТЭН 1,8 кВт Ливам (нержавеющая сталь)»?
Из названия понятно: мощность 1,8 кВт, оболочка из нержавеющей стали, нагрев для аквадистиллятора АЭ-5. Этого достаточно для заказа, только если у производителя есть чертёж именно этой модели. Если нет, то для изготовления не хватает главных параметров: напряжение, развёрнутая длина, диаметр оболочки, форма изгиба, длина холодных зон, тип крепления и штуцера.
В каталогах производителей ТЭН на 1,8 кВт встречаются с разным напряжением и геометрией. Без точных размеров сделать такой же нельзя.
Не пытайтесь подобрать аналог по мощности и названию прибора - нагреватель может отличаться по форме и установочным размерам.
Среда нагрева и материал оболочки: почему нержавеющая сталь
Ваш ТЭН работает в воде (аквадистиллятор). Для воды у производителей используют разные материалы: медь, латунь, углеродистая сталь, нержавеющая сталь. Нержавеющая сталь - прочный вариант для воды, особенно если в воде есть кислоты или щёлочи (pH 5 - 7). В вашем названии указана нержавеющая сталь, значит, среда учтена.
Удельная поверхностная мощность для воды в нержавеющей стали - до 15 Вт/см² по ГОСТ.
Как передать форму и радиус изгиба
Форма ТЭН влияет на то, как он устанавливается в бак. Чтобы сделать точную копию, нужно снять размеры со старого нагревателя. Проще всего прислать образец или эскиз с указанием:
- Общей развёрнутой длины,
- Расстояния между осями,
- Радиуса изгиба,
- Длины прямых участков.
По ГОСТ у ТЭН контактные стержни находятся только на прямых участках, не ближе 20 мм от изгиба (для диаметра 10 - 16 мм). При замере учитывайте это.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: пошаговая инструкция
- Положите старый ТЭН на ровную поверхность. Замерьте развёрнутую длину - это длина трубки, если её выпрямить. Можно измерить куском шнура вдоль оси.
- Отметьте холодные зоны - участки без нагрева на концах. Обычно они обозначены маркировкой или можно измерить длину контактного стержня внутри оболочки (по ГОСТ: A=40, B=65, C=100 мм и т.д.).
- Снимите размеры формы: расстояние между центрами изгиба, высоту, ширину, радиус гиба (по внутренней или наружной стороне).
- Замерьте диаметр оболочки (штангенциркулем) и резьбу штуцера, если он есть.
Развёрнутая длина - главный размер для расчёта мощности и сопротивления. Без неё изготовить ТЭН с заданной мощностью 1,8 кВт невозможно.
Что прислать для изготовления
Для заказа подходящего ТЭН на 1,8 кВт нужно предоставить:
- Старый образец (целый или с остатками) или его подробный эскиз,
- Развёрнутую длину в миллиметрах,
- Диаметр оболочки,
- Длину холодных зон (от конца трубки до начала спирали),
- Форму изгиба с радиусами,
- Напряжение, на которое рассчитан нагреватель (обычно 220 В, но бывает 127, 380 и другое),
- Тип и размер штуцера, если требуется замена.
Делаем по чертежу, эскизу или образцу. По заказу меняем напряжение, резьбу штуцера, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в аквадистилляторы медицинские. ТЭН смонтирован на фланце или крышке камеры испарения (кипятильника) и погружён в воду. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах), где устанавливаются в бак через боковой или нижний фланец.
Вопросы
Как измерить развёрнутую длину?
Положите ТЭН на стол, приложите гибкую проволоку или шнур вдоль центральной оси от одного контакта до другого, повторяя все изгибы. Затем выпрямите шнур и измерьте длину рулеткой.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Если маркировка стёрлась, нужно снять размеры (развёрнутая длина, диаметр, форма, холодные зоны) или прислать сам нагреватель.
Можно ли другую резьбу штуцера?
Да, по заказу меняем штуцер на нужный вам тип и размер резьбы.
Можно ли на другое напряжение?
Да, по заказу пересчитываем спираль под другое напряжение (например, 127 В или 380 В) при той же мощности 1,8 кВт.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
