Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Основные параметры для проверки

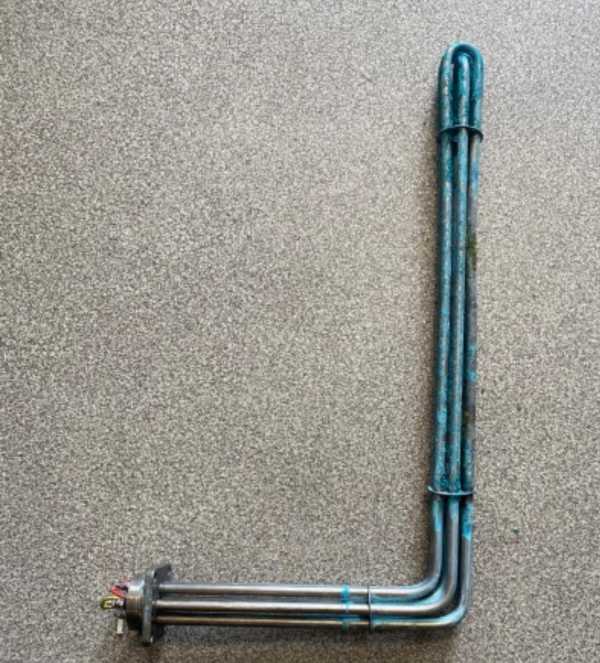

- Форма: L-образная, угол между плечами 90 градусов. Сверьте изгиб со старой деталью.
- Мощность: 9 кВт. Указана на корпусе старого ТЭНа или в документации оборудования.
- Выводы: тип и расположение контактов (штуцер, шпилька, лепесток). Сравните с вашей деталью.
- Крепление: способ фиксации (фланец, резьба, приварная гайка). Проверьте совпадение посадочного места.
- Габаритная длина: расстояние от конца одного плеча до конца другого по внешним сторонам. Замерьте линейкой.
Что прислать для точного повторения
- Фото старого ТЭНа с двух ракурсов: вид спереди (на оба плеча) и вид сбоку (на изгиб).
- Чёткое фото зоны крепления и выводов.
- Размеры: длина каждого плеча (от центра изгиба до торца), диаметр трубки, расстояние между крепёжными отверстиями (если есть фланец).
- Надписи на корпусе старого нагревателя (мощность, напряжение, маркировка).
- Если деталь установлена в оборудование, укажите модель устройства.
Если нужна модификация под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину плеч, диаметр трубки, тип выводов или напряжение. Изменяем способ крепления под ваше посадочное место.
Где применяют такие нагреватели
В накопительных водонагревателях (бойлерах) такой нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях он размещается в небольшой цилиндрической камере нагрева внутри корпуса. Также такие нагреватели ставят в парогенераторах и гладильных системах, где элемент находится в отдельной ёмкости для воды.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
У меня другое напряжение сети. Вы сделаете ТЭН 9 кВт на 380 В вместо 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение. Мы пересчитаем сопротивление под вашу сеть.
Мне нужно изменить длину одного плеча. Это возможно?
Да, сделаем. Укажите в заказе новую длину плеча (от центра изгиба до торца) или приложите чертёж.
У старого ТЭНа крепление на резьбе, а у вас в описании фланец. Вы можете сделать под моё крепление?
Да, сделаем. Пришлите фото резьбовой части с размерами (диаметр, шаг) или сам крепёж как образец.
Нагреватель будет работать в агрессивной среде. Вы можете изменить материал оболочки?
Да, сделаем. Укажите среду (вода, масло, кислота, щёлочь) и приложите фото повреждений старого ТЭНа, если они есть.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
