Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Как сверить патронный ТЭН по форме стержня
- Форма и тип крепления: Патронный ТЭН это гладкий стержень. Он не имеет фланца, резьбы или рёбер. Сверьте, что старая деталь плотно входит в посадочное отверстие.

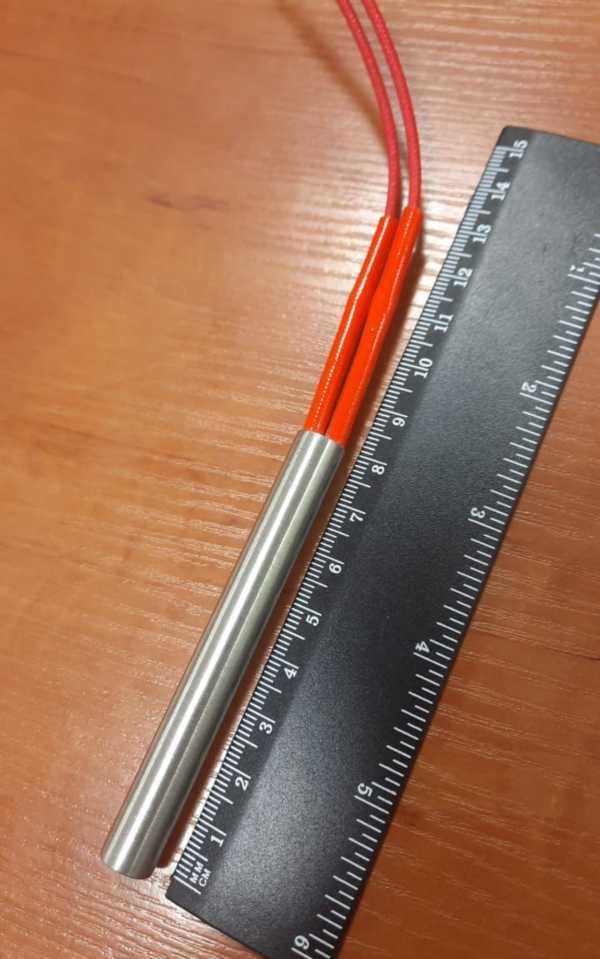

- Выводы проводов: У этого нагревателя два изолированных провода красного цвета. Убедитесь, что у вашей детали такое же количество и тип выводов.
- Размеры: Сравните общую длину стержня и длину изолирующей части (хвостовика) от края трубки до выхода проводов. Маркировка на корпусе содержит обозначения длины и диаметра.
- Мощность и напряжение: Эти параметры указаны в маркировке на корпусе. Они должны совпадать с теми, что написаны на старой детали.
Сфотографируйте стержневой ТЭН целиком для заказа
- Фото старого нагревателя: Сделайте снимок детали целиком, чтобы была видна форма и расположение выводов.
- Чёткое фото маркировки: Сфотографируйте все буквы и цифры, выбитые на металлическом корпусе.
- Посадочное место: Сфотографируйте отверстие или гнездо, куда устанавливался нагреватель (например, цилиндр экструдера или матрица).
- Измерение длины: Укажите общую длину стержня в миллиметрах. Это самый важный размер для замены.
- Описание среды: Напишите, что будет окружать нагреватель (воздух, масло, конкретная жидкость). Это нужно для выбора материала корпуса.
Изготовим стержневой нагреватель с изменением длины или мощности
Делаем по образцу, фото или чертежу. По заказу меняем длину стержня, диаметр, мощность, напряжение, длину выводов или материал корпуса под вашу среду. Условия согласовываются индивидуально.
Где ставят патронные нагреватели
Такие нагреватели ставят в баках-дозаторах реагентов химводоподготовки котельной, где патронный погружной нагреватель устанавливается через бобышку в стенке или крышке бака. Также нагреватели применяются в клеевых ваннах кромкооблицовочных станков и в горячеканальных системах литьевых машин.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Мне нужно другое напряжение (например, 380 В вместо 220 В) при той же форме и мощности?
Да, сделаем. Для этого пришлите фото маркировки старого ТЭН и укажите нужное напряжение.
Можно ли сделать большую длину, чем у образца, при том же диаметре?
Да, сделаем. Приложите к заказу чертёж или укажите нужную длину стержня и хвостовика.
Подойдёт ли этот нагреватель для работы в масле, если у старого был другой материал корпуса?
Пришлите фото старого нагревателя, опишите рабочую среду и её максимальную температуру. Мы подберём материал по вашим данным.
У старого нагревателя выводы были под клемму, а здесь провода. Можно сделать крепление под мой разъём?
Да, сделаем по вашему образцу или чертежу крепления (клеммы, наконечники, их размеры).
