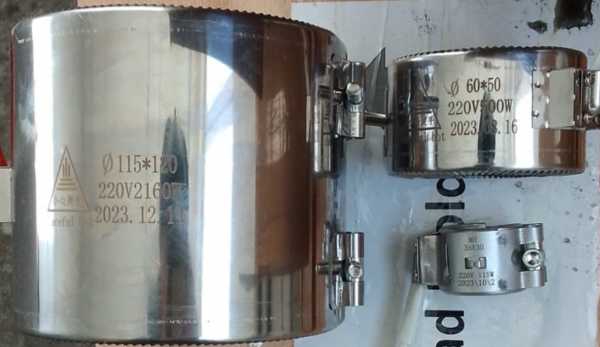

Хомутовый нагреватель: три параметра для точной сверки
- Сравните внутренний диаметр кольца. Он должен плотно обхватывать ваш цилиндр или трубу.
- Проверьте тип и размер выводов (клеммы, провода, шпильки с гайкой). Уточните количество выводов и расстояние между ними.
- Замерьте общую длину провода или расстояние от корпуса нагревателя до конца вывода.
- Сверьте мощность (Вт) и напряжение (В), указанные на старой детали.
- Убедитесь, что форма хомута круглая, а не сегментная, и что способ затяжки (винт, резьбовая стяжка) совпадает.
Для изготовления хомутового нагревателя нужно фото с линейкой
- Чёткое фото старой детали с линейкой рядом (внутренний диаметр, толщина хомута, ширина кольца).
- Фото места установки: на каком оборудовании стоит нагреватель (пресс-форма, цилиндр экструдера, вал).
- Маркировку старого нагревателя (все цифры и буквы на корпусе или бирке).
- Если деталь утеряна: чертёж с указанием внутреннего диаметра, способа крепления и места выхода проводов.
- Уточните, нужна ли дополнительная изоляция на проводах или защитная оплётка.
Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Замена длины выводов, мощности и напряжения хомутового нагревателя
Делаем по образцу, фото или чертежу. По заказу меняем длину выводов, мощность, напряжение, материал оболочки для работы в агрессивной среде или при повышенной температуре. Также можем изменить диаметр хомута и способ затяжки под ваше крепление.
Где ставят хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где хомутовые или кольцевые нагреватели закрепляются снаружи на цилиндре экструдера по длине. Также их используют в маслонагревателях бака силового трансформатора, где нагреватель крепится снаружи на баке. В аэрогрилях кольцевой элемент располагается вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать нагреватель на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
Подойдёт ли этот хомут, если у моего цилиндра нестандартный диаметр, например 120 мм?
Да, сделаем под ваш размер. Приложите чертёж или точный замер внутреннего диаметра.
Можно ли заменить крепление с винта на резьбовую стяжку?
Да, сделаем. Укажите в заказе желаемый тип затяжки и пришлите фото места установки.
Выполните нагреватель в нержавеющей оболочке для контакта с химически активной средой?
Да, сделаем. Приложите описание среды и температуру эксплуатации.
