Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить U-образный ТЭН по форме и расположению выводов
- Сравните форму трубок: U образный изгиб, обе трубки расположены параллельно. Концы трубок сходятся в одной плоскости для подключения.

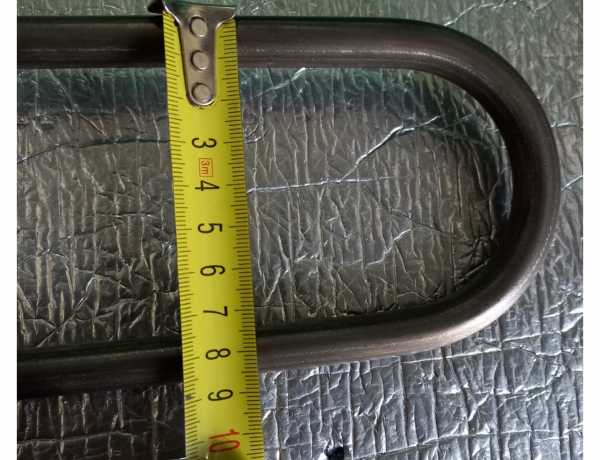

- Проверьте длину трубки от изгиба до конца. Измерьте расстояние между осями параллельных частей (межцентровое расстояние).
- Посмотрите на контактные выводы: штыри или резьба, их диаметр и длину. Убедитесь, что на выводах нет повреждений резьбы или контактной группы.
- Сверьте присоединительные размеры: длину прямого участка до изгиба, общую развернутую длину трубки.
- Сравните мощность и напряжение, указанные на старой детали или в документации к оборудованию.
Пришлите фото старого воздушного ТЭНа сбоку и сверху
- Фото старого ТЭНа сбоку и сверху, чтобы было видно форму изгиба и расположение выводов.
- Размеры: длина трубки от изгиба до конца, межцентровое расстояние параллельных частей, диаметр трубки, длина и диаметр выводов.
- Мощность и напряжение, если они есть на старой детали или в паспорте оборудования.
- Фото шильдика оборудования или его название, если нагреватель стоял в конкретной установке.
- Тип крепления: есть ли на трубках гайки, шайбы, фланец или нагреватель просто вставляется в отверстие.
Изменим длину трубки и межцентровое расстояние U-образного ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, межцентровое расстояние, мощность, напряжение, тип и длину выводов, материал оболочки под вашу среду.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в духовых шкафах, микроволновых печах с грилем и настольных мини печах. В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху и снизу. В микроволновой печи трубчатый гриль элемент находится в верхней части камеры. В мини печи открытые ТЭНы устанавливаются сверху и снизу камеры и включаются раздельно или вместе.
Вопросы
Можно ли сделать такой же ТЭН на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Для этого пришлите желаемое напряжение и мощность, а также фото и размеры старого нагревателя.
Вы можете изменить межцентровое расстояние между трубками?
Да, сделаем по вашему чертежу или размерам. Приложите эскиз с нужным межцентровым расстоянием и длиной трубок.
Подойдет ли этот нагреватель для работы в масле или другой жидкости вместо воздуха?
Да, сделаем такой же из материала, подходящего для вашей среды. Укажите тип среды и рабочую температуру, а также пришлите фото и размеры старого ТЭНа.
Можно ли сделать выводы не штырями, а под резьбу (или наоборот)?
Да, сделаем. Для этого в заказе укажите желаемый тип и размер выводов, приложите фото и размеры старого нагревателя.
