Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 2350 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 720 Вт до 1,7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
1. Что известно из названия и чего не хватает

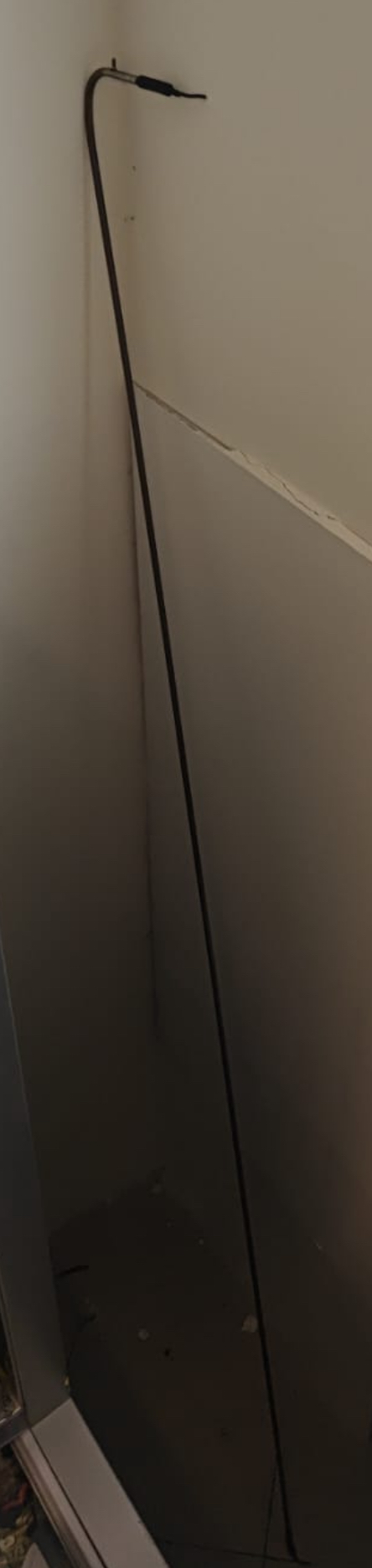

Из названия: ТЭН оттайки, Г‑образный, развёрнутая длина 2350 мм, мощность 1,2 кВт, для бонет длиной 2500 мм. Этого достаточно для предварительного подбора, но для изготовления нужны ещё параметры: диаметр оболочки, материал, напряжение, длина контактных стержней, точные размеры плеч и радиус гиба, тип крепления и межосевое расстояние.
По чертежу или образцу дорабатываем все недостающие размеры.
2. Среда работы и материал оболочки
ТЭН оттайки работает в воздушной среде холодильной камеры, где возможен контакт с влагой и льдом. У производителей в каталогах для такого применения указывают код среды S (спокойный воздух до 450°C) или T (свыше 450°C) с оболочкой из углеродистой или нержавеющей стали. Для оттайки чаще выбирают нержавеющую сталь из‑за повышенной влажности. По заказу меняем материал под другую среду (масло, вода), но требуется пересчёт удельной мощности.
Для воздуха предельная удельная мощность по ГОСТ - 2,2 Вт/см².
3. Как передать форму и радиус: Г‑образный ТЭН
Форма задаётся чертежом с указанием двух прямых участков (плеч) и радиуса изгиба. Развёрнутая длина L=2350 мм - это длина трубки до гибки, измеренная по осевой линии. Для Г‑образного ТЭН выполняется один изгиб на 90°.
- Измерьте расстояние от конца трубки до оси изгиба (первое плечо).
- Измерьте второй прямой участок от оси изгиба до другого конца.
- Укажите радиус изгиба (по внутренней или наружной стороне).
Контактные стержни должны находиться на прямых участках, не ближе 20 мм от начала изгиба (для диаметров оболочки 10 - 16 мм).
4. Крепление: штуцер, гайка, фланец, межосевое расстояние
В названии тип крепления не указан. Для ТЭН оттайки обычно применяют штуцер с резьбой (например, М10, М12) или фланец с отверстиями под винты. Необходимо также задать межосевое расстояние - расстояние между осями контактных стержней. По заказу меняем резьбу штуцера, тип гайки или фланца. Если есть образец, делаем аналогично.
Главный размер крепления - межосевое расстояние; по нему ТЭН устанавливается на оборудование.
5. Что прислать для изготовления
Чтобы мы сделали ТЭН точно по вашей задаче, подготовьте:
- Чертёж с размерами плеч, радиуса изгиба и развёрнутой длины;
- Эскиз или фотографию с указанием длины и формы;
- Образец (отправка по РФ);
- Список параметров: напряжение, мощность, среда, материал оболочки, тип крепления, длина стержней.
Где применяют такие нагреватели
Такие нагреватели ставят в морозильных ларях и бонетах для розницы. Нагреватель устанавливается как рамочный элемент по периметру стекла крышки, в некоторых моделях тепло снимается с конденсатора вместо отдельного ТЭНа.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь.
Можно ли поставить в другую среду?
ТЭН оттайки рассчитан на воздушную среду, но по чертежу можем изготовить для другой среды, изменив материал и мощность.
Как измерить развёрнутую длину?
Измерьте длину трубки по средней линии, включая изгибы, без учёта контактных стержней. Для Г‑образного ТЭН сложите длины прямых участков и длину дуги изгиба по радиусу.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на нужную, укажите тип резьбы в заказе.
