Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

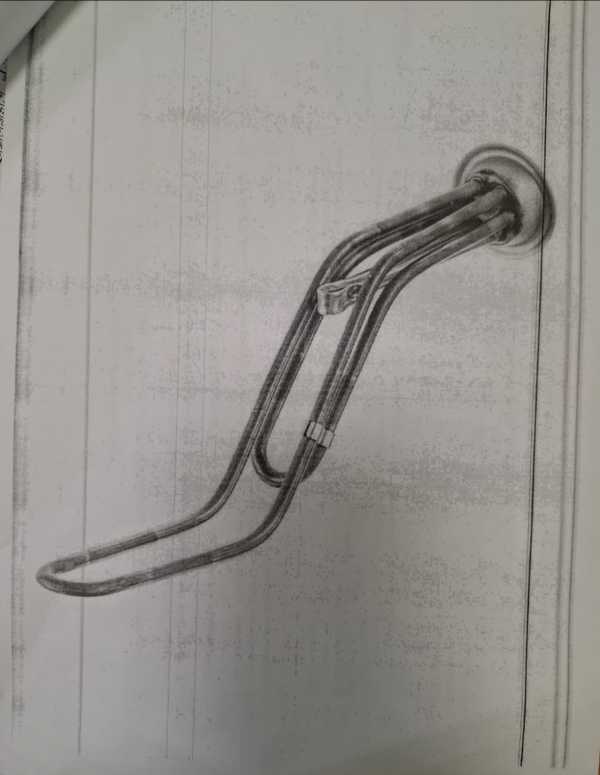

ТЭН 2 кВт, 230 В: что сообщает название
В названии указаны Thermex, RF 64 мм, 2 кВт, 230 В, 2TT, 8+10 мм, медь и крепление под винт. Этого недостаточно, чтобы точно определить геометрию нагревателя и изготовить замену.
- 2 кВт и 230 В задают электрические параметры.
- Обозначения RF 64 мм и 2TT 8+10 мм нужно сверить со старым ТЭН: по одному названию их точное назначение не установить.
- Не указаны развёрнутая длина, форма изгиба и размеры холодных зон.
RF 64 мм и крепление: что проверить перед заказом
В названии есть обозначение RF 64 мм и указано крепление под винт. Не следует считать, что этих данных достаточно для определения штуцера, гайки, фланца или межосевого расстояния. Пришлите фото узла крепления и замеры старой детали.
Не подбирайте резьбу и присоединительные размеры по сходству названий.
Как снять длину и форму старого ТЭН
- Измерьте развёрнутую длину вдоль оси трубки, повторяя её изгибы. Не измеряйте расстояние по прямой между концами.
- Отдельно отметьте холодные зоны, то есть участки у выводов, и укажите, откуда до куда сделаны замеры.
- Нарисуйте форму ТЭН от руки с размерами или приложите фото рядом с линейкой. Отметьте места изгибов и расположение выводов.
Проверка мультиметром: ожидаем 26,4 Ом
Отключите ТЭН от сети и отсоедините провода. Измерьте сопротивление между контактами: расчётное сопротивление в рабочем режиме составляет 26,4 Ом. Расчётный ток при указанных параметрах составляет 8,7 А.
Для этой версии расчётное сопротивление составляет 26,4 Ом.
Что прислать для подбора замены
- Фото ТЭН целиком и отдельно крепления, выводов и маркировки.
- Развёрнутую длину, форму изгиба и размеры холодных зон.
- Замеры штуцера, гайки или фланца, если они есть, и данные о резьбе.
- Сведения о среде, в которой работает нагреватель.
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу и другие параметры после уточнения размеров.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где монтируются в бак через боковой или нижний фланец, а также в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду?
Совместимость нужно проверить с учётом среды и материала оболочки. В названии указана медь, но этого недостаточно, чтобы подтвердить применимость.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу после уточнения её типа и размеров. Пришлите замеры или фото старого крепления.
Как измерить развёрнутую длину?
Измерьте длину трубки вдоль её оси, повторяя изгибы. Не заменяйте этот замер расстоянием между концами ТЭН.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Для подбора нужны фото и замеры старого ТЭН.
