Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

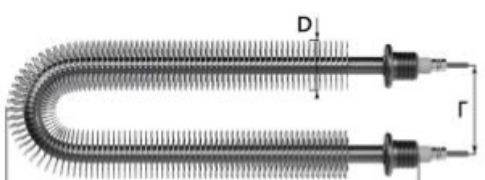

Оребренные трубки для воздухонагрева
- Спиральное алюминиевое оребрение по всей длине медной или стальной трубе
- Оба конца ТЭН выводятся для подключения в цепь питания
- Крепление через фланцы или штуцеры в корпусе оборудования
- Форма и размер определяются по образцу или чертежу
Сравните диаметр трубки, высоту и шаг оребрения, общую длину, положение выводов. Проверьте мощность в паспорте и рабочее напряжение.
Что отправить для расчёта
- Образец или развёрнутый чертёж с указанием габаритов и формы оребрения
- Модель и характеристики оборудования, в которое встраивается ТЭН
- Требуемая мощность, напряжение, максимальная рабочая температура
- Описание среды: сухой или влажный воздух, наличие пыли, грязи, конденсата
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Переделка при необходимости
По заказу меняем мощность, напряжение, размеры и материал трубки. Можем изменить шаг оребрения и расположение крепёжных отверстий. Делаем по образцу, фото или чертежу.
Где применяют такие нагреватели для воздуха
Оребрённые ТЭН для воздухонагрева используют в электрокалориферах приточных вентиляционных установок и расстоечных шкафах. Встречаются в сушильных камерах для различных материалов и зерносушилках, где воздух проходит через оребрение в воздуховоде или корпусе.
Вопросы
Какую мощность выбрать для воздушного потока?
Мощность зависит от объёма воздуха и требуемого прироста температуры. Укажите расход воздуха, входящую и выходящую температуру.
Можно ли сделать нагреватель из нержавейки?
Да, используем нержавеющую сталь для воздухонагрева под медицину или пищевое производство. Отправьте требования по материалу.
Нагреватель перегревается, что делать?
Перегрев может быть от низкого расхода воздуха или засорения оребрения. Проверьте чистоту и скорость обдува.
Какой материал оребрения выдерживает высокую температуру?
Алюминиевое оребрение работает до 200 градусов. При температуре выше используем стальное оребрение или покрытие.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
