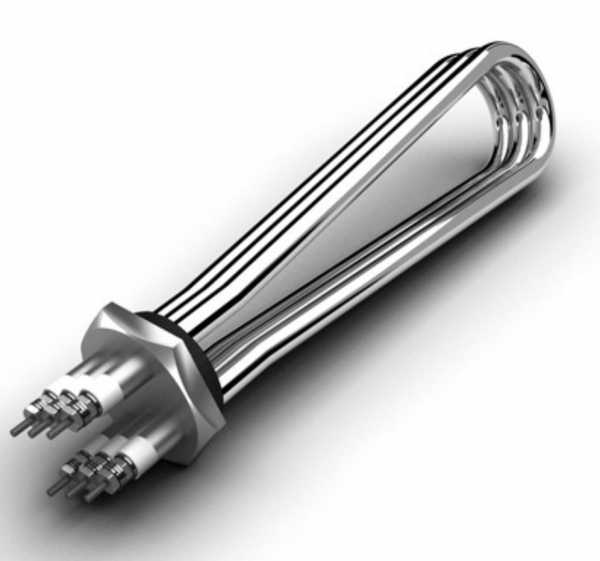

Блок ТЭНБ 2 Z 200: что видно по конструкции
ТЭНБ обозначает блочный трубчатый электронагреватель: отдельные ТЭНы собраны в общем присоединительном узле. По названию нельзя определить их количество, резьбу и материал оболочки. Мощность по готовому расчёту: 2 кВт.
На старом блоке сверьте маркировку, тип присоединения и расположение выводов. Если маркировки нет, пришлите фото блока и шильдика котла.
2 кВт: звезда или треугольник
Схема подключения этого блока по названию не определяется: в нём не указаны напряжение питания и схема соединения. В каталогах производителей блоки для трёхфазной сети на 220 В подключают звездой, на 380 В - треугольником. Ток по фазе в готовом расчёте не дан, самостоятельно его не рассчитываем.
Сверьте схему на маркировке или в паспорте старого блока. Не подключайте по аналогии с другим блоком.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Термостат: встроенный или внешний
Обозначение ТЭНБ не указывает на встроенный терморегулятор. В каталогах производителей регулируемое исполнение обозначают ТЭНБР; термостат у таких блоков размещают в отдельном корпусе управления. Уточните по маркировке старого узла и схеме котла, чем управляется нагрев.
Что прислать для подбора
- Фото маркировки блока и котла.
- Фото блока целиком, выводов и места установки.
- Если блок снят, фото присоединительного узла и отдельного ТЭНа.
- Схему подключения, если она есть.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокотлах отопления, промышленных электроводонагревателях и бойлерах горячего водоснабжения. В электрокотле блок ТЭН вкручен в бак через резьбовое фланцевое соединение. В промышленном водонагревателе блок ТЭН вкручен в бак с выносным блоком управления. В бойлере блок ТЭН с термостатом вкручен в бак через резьбовой штуцер.
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно проверить допустимую мощность для котла и электроподключения, а также сравнить конструкцию блока.
Нужен ли термостат в блоке?
По обозначению ТЭНБ встроенный термостат не заявлен. Управление может быть предусмотрено в котле; проверьте его схему.
Можно ли заменить один ТЭН?
Возможно, если отдельный элемент подходит по параметрам и конструкции. Для проверки нужны маркировка и фото старого блока и снятого ТЭНа.
Почему перегорает один из трёх ТЭНов?
Причину нельзя определить только по этому признаку. Проверьте состояние элемента, контактов и соответствие подключения схеме блока.
