Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить П-образный ТЭН для фритюрницы по форме и расстоянию между осями
- Сравните форму изгиба и расстояние между осями трубки. ТЭН для фритюрницы чаще всего П-образный или W-образный.
- Проверьте тип крепления: есть ли на трубке приварная пластина, резьбовая гайка или просто свободные концы для зажима.
- Уточните длину прямого участка и общую развернутую длину по наружной стороне трубки.
- Посмотрите на выводы: их количество (два или три), длину холодных концов и наличие наконечников (кольцо, нож, вилка).
- Сверьте мощность, напряжение и код из маркировки старой детали (если сохранился) с указанными в названии товара.
Фото старого ТЭНа для фритюрницы с двух сторон для подбора аналога
- Фото старого ТЭНа с двух сторон (общий вид и крупно на крепление).
- Замеры: длина прямого участка, ширина изгиба, расстояние между центрами трубок, диаметр трубки.
- Тип и размер крепления: диаметр отверстия под гайку, размер резьбы или шаблон под пластину.
- Фото шильдика оборудования (модель фритюрницы, производитель, серийный номер).
- Указать рабочую среду: масло, жир или вода (это влияет на удельную нагрузку на трубку).
Изготовим ТЭН для фритюрницы по вашему образцу с изменением длины и формы
Делаем по образцу, фото, чертежу. По заказу меняем форму изгиба, длину прямого участка, тип крепления, длину холодных концов, мощность, напряжение. Для изменения материала трубки под агрессивную среду пришлите пробу жидкости или описание состава.
Где применяют ТЭН для фритюрницы

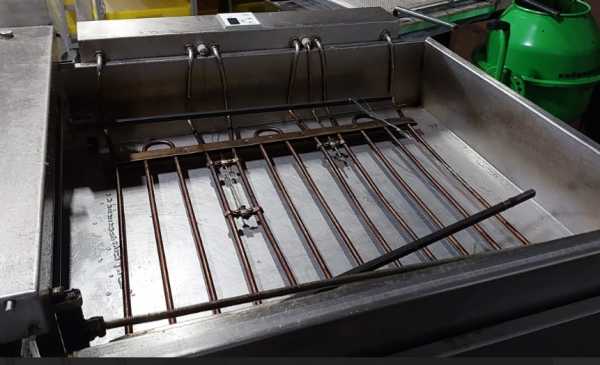

Такие нагреватели ставят во фритюрницах и профессиональных фритюрницах. Нагреватель располагается как погружной открытый элемент непосредственно в ёмкости с маслом, часто совмещён с крышкой-блоком управления.
Вопросы
Можно ли заказать этот ТЭН под другое напряжение, например 380 В?
Да, сделаем. Укажите нужное напряжение и мощность в примечании к заказу.
Если у меня крепление не с пластиной, а с гайкой, вы сможете сделать такой же?
Да, сделаем. Приложите фото узла крепления и размер резьбы.
Нужна большая длина трубки, чем в стандарте. Вы можете увеличить?
Да, сделаем. Укажите желаемую длину прямого участка или общую развернутую длину.
ТЭН будет работать в кислой среде. Вы сделаете из другого материала?
Да, сделаем. Пришлите описание состава среды или уровень pH, чтобы подобрать материал трубки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
