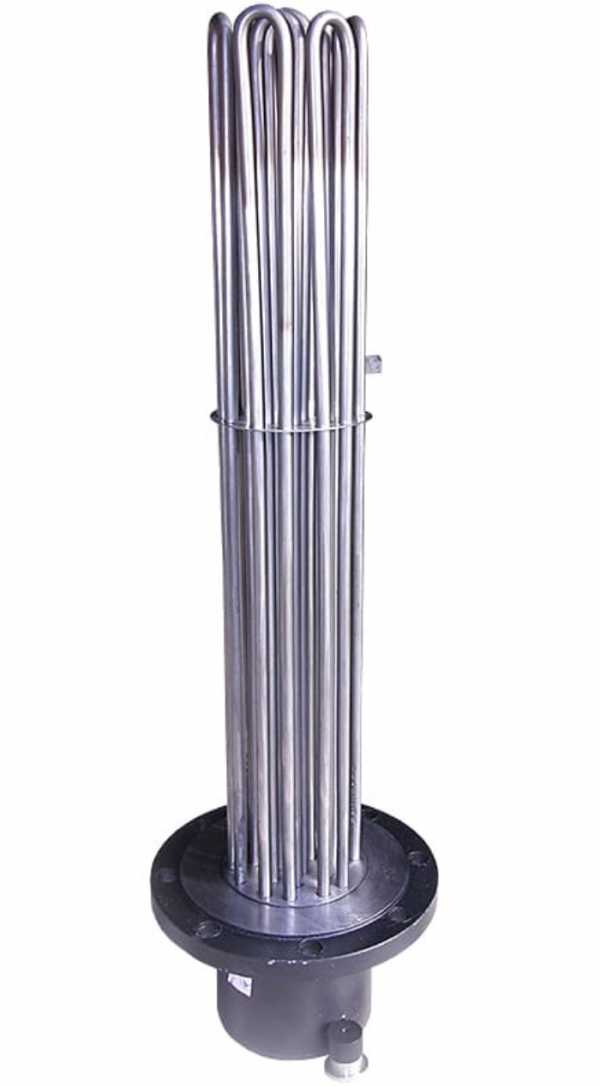

Что входит в блок БЭВ-2-5
По названию можно подтвердить, что это взрывозащищённый блок электронагревателей для масел. Количество ТЭНов, тип присоединения и схема подключения в названии не указаны.
В каталогах производителей блок ТЭН обычно описывают как несколько нагревательных элементов, собранных в одном присоединительном узле. Чтобы определить конструкцию БЭВ-2-5, сверьте маркировку и посмотрите на старом блоке:
- Число и расположение трубок;
- Присоединительный узел и электрические выводы;
- Наличие термостата или датчика.
Материал трубок БЭВ-2-5: что известно
В предоставленных данных материал трубок этого блока не указан. В каталогах производителей встречаются стальные и нержавеющие трубки; возможность применения конкретного материала зависит от масла и конструкции блока. Подтверждения для титана по БЭВ-2-5 нет.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Термостат для БЭВ-2-5: уточните исполнение
По названию нельзя определить, установлен ли термостат. Он нужен, если требуется регулировать температуру масла, но управление может быть предусмотрено отдельно от блока.
В каталогах производителей у регулируемых блоков терморегулятор может находиться в отдельном корпусе управления. Это не подтверждает наличие такой комплектации у БЭВ-2-5.
Что прислать для подбора БЭВ-2-5
- Фото маркировки и старого блока целиком, включая присоединение и выводы.
- Фото схемы подключения или клемм.
- Сведения о масле и о том, как блок установлен в оборудовании.
- Описание неисправности или задачи замены.
Делаем по чертежу, эскизу, образцу.
Где применяют взрывозащищённые масляные нагреватели
Такие нагреватели ставят во взрывозащищённых обогревателях термошкафа и блок-бокса КИПиА. В этом оборудовании нагреватель располагается внутри термошкафа, кожуха или блок-бокса. Также нагреватели применяются в промышленных электрокотлах отопления, где блок ТЭН вкручивается в бак котла через резьбовое фланцевое соединение.
Вопросы
Можно ли заменить один ТЭН?
Это зависит от конструкции блока и возможности ремонта. Для подбора нужны маркировка и параметры установленного элемента.
Как подключить БЭВ-2-5 к однофазной сети 220 В?
По одному названию схему определить нельзя. Нужны данные с таблички и схема выводов; подключение должен проверить специалист.
Нужен ли термостат в блоке?
Это зависит от требуемого управления температурой и комплектации оборудования. По названию БЭВ-2-5 наличие встроенного термостата подтвердить нельзя.
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность замены зависит от конструкции и совместимости с маслом. По заказу меняем материал трубок, параметры нужно согласовать до изготовления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
