Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрыто в названии и что нужно измерить

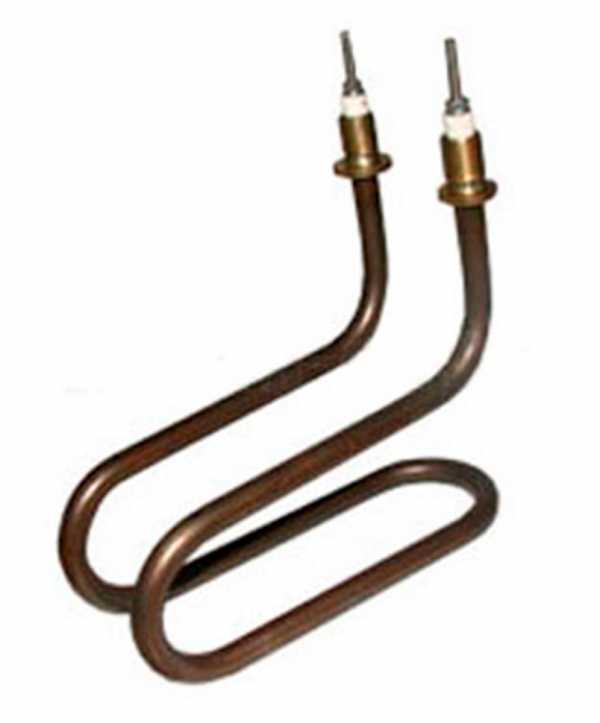

В названии указано: 2,5 кВт, медь, втулка 14 мм, крепления в сборе. Этого хватает, чтобы понять материал и мощность, но для точного повторения не хватает главного - геометрии.
Развёрнутая длина, холодные зоны и форма гибки в названии не даны. Без них изготовить точную копию невозможно.
Чего нет в названии:
- Развёрнутая длина оболочки (от кончика до кончика, если распрямить)
- Длина холодных зон (расстояние от крепления до начала спирали с обеих сторон)
- Форма после гибки (прямой, П-образный, W-образный - любой вариант)
- Межосевое расстояние крепления (если фланец или два штуцера)
Как снять размеры со старого ТЭН
Возьмите старый нагреватель, линейку и штангенциркуль. Делайте по шагам:
- Развёрнутая длина - измерьте общую длину трубки, если её распрямить. Для изогнутого ТЭН считайте по средней линии изгиба. У производителей допуск по ГОСТ 13268-88: до 1000 мм - ±2%, свыше - ±1%.
- Холодные зоны - от края крепления (втулки, гайки) до места, где трубка начинает греться. Обозначаются буквами A - H по ГОСТ, но проще указать миллиметры.
- Форма гибки - зарисуйте или сфотографируйте с линейкой. Важно: контактные стержни должны выходить только на прямых участках, минимум 20 мм от изгиба для диаметров 10 - 16 мм.
Снимайте размеры с точностью до 1 мм. По образцу делаем точную копию, включая форму и холодные зоны.
Крепление: что именно у вас
В названии - втулка 14 мм и «с креплениями». Это может быть:
- Штуцер с наружной резьбой (накидная гайка)
- Фланец с двумя отверстиями (тогда нужно межосевое расстояние)
- Просто втулка под обжим
Уточните тип при заказе. Если крепление парное (два штуцера или фланец), измерьте расстояние между центрами. В каталогах встречаются межосевые от 30 до 100 мм.
Если на старом креплении есть маркировка (резьба, диаметр), укажите её. По заказу меняем резьбу штуцера - например, с G1/2 на G3/4.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки
Оболочка - медь. По ГОСТ 13268-88 медь подходит для воды и слабых растворов (pH 5 - 9) с предельной нагрузкой до 9,0 Вт/см². Ваш ТЭН - 2,5 кВт, это укладывается в норму для воды.
Для других сред медь не годится:
- Воздух - медь быстро окисляется, нужна сталь или нержавейка
- Масло - медь нестойка к маслам, требуется углеродистая сталь
- Агрессивные кислоты/щёлочи - только нержавеющая сталь (коды J, P)
Если ваш дистиллятор работает на воде, медь - подходящий выбор. Для воздуха или масла нужен другой материал оболочки - делаем по чертежу с заменой.
Что прислать для заказа
Чтобы мы изготовили точную замену, достаточно одного из вариантов:
- Старый ТЭН целиком (образец)
- Эскиз с размерами: развёрнутая длина, холодные зоны, форма гибки, тип и размер крепления
- Чертёж с указанием всех параметров
Главная цифра раздела: 2,5 кВт - мощность, которая уже подтверждена. Остальные размеры снимаем со старого.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях, накопительных водонагревателях и стиральных машинах. В судовом опреснителе нагреватель находится в камере нагрева дистиллятора, где исходная вода доводится до испарения. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать такой ТЭН из нержавейки?
Да. По заказу меняем материал оболочки на нержавеющую сталь. Уточните среду - для воды подойдёт код J (15 Вт/см²), для воздуха - код T.
Можно ли другую резьбу штуцера?
Да. По заказу меняем резьбу штуцера - например, с метрической на дюймовую или наоборот. Укажите нужный размер при заказе.
Можно ли сделать на другое напряжение, например 380 В?
Да. По заказу пересчитываем спираль под любое напряжение из ряда ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Мощность 2,5 кВт сохранится.
Можно ли заказать точную копию по старому образцу без маркировки?
Да. Делаем по образцу - снимаем все размеры, повторяем форму, крепление, холодные зоны. Маркировку наносим по вашему желанию или не наносим.
