Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 750 Вт; можно меньше или больше, примерно от 450 Вт до 1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что даёт название и чего в нём нет
В названии указаны два главных электрических параметра: 0,75 кВт и 220 В. Из них получаются остальные расчётные величины: рабочий ток 3,41 А, сопротивление в рабочем режиме 64,5 Ом.
Чего в названии нет - это геометрии. Чтобы сделать такой ТЭН, нужны:
- Диаметр трубки;
- Развёрнутая длина;
- Длина холодных зон;
- Форма изгиба;
- Тип крепления.
По названию можно понять только электрику, а не конструктив.
Крепление: штуцер, гайка, фланец, межосевое
У сковороды ТЭН обычно крепится через отверстие в корпусе, но тип крепления в названии не указан. У производителей встречаются штуцер с гайкой, фланец, резьбовая втулка, а также крепление на межосевом расстоянии двух шпилек.
Чтобы изготовить крепёж, нужно знать:
- Резьбу штуцера;
- Размер под ключ;
- Межосевое расстояние;
- Диаметр отверстия в сковороде.
Если старого образца нет, делаем по чертежу или эскизу. По заказу меняем резьбу штуцера и тип крепления.
Без данных о креплении изготовить точно не получится - будет некуда ставить ТЭН.
Среда и материал оболочки: вода, воздух, масло
Название не говорит, для какой среды предназначен ТЭН. Для сковороды это чаще воздух или масло, но в каталогах производителей один и тот же ТЭН на 0,75 кВт выпускают в разных исполнениях: для воды, для воздуха, для масла и жиров.
Материал оболочки тоже зависит от среды: углеродистая сталь, нержавейка, медь. Для масла и воздуха подходит сталь, для воды чаще медь или нержавейка. Выбор материала влияет на нагрев и срок работы.
Для 0,75 кВт и 220 В сопротивление 64,5 Ом - главная цифра для пересчёта под другую среду.
Как снять размеры со старого ТЭН
Если старый ТЭН ещё есть, снимите с него размеры. Это проще, чем делать чертёж с нуля.
- Отключите питание и извлеките ТЭН из сковороды.
- Замерьте развёрнутую длину трубки - для этого можно положить гибкую проволоку вдоль трубки, повторив её форму, и измерить длину проволоки.
- Отметьте холодные зоны: это расстояние от конца контактного стержня до начала нагрева. Обычно его видно по изменению цвета или по конструкции.
- Зарисуйте форму после гибки: вид сбоку, вид сверху, все изгибы, углы, радиусы.
- Замерьте диаметр оболочки штангенциркулем.
Фотография старого ТЭН рядом с линейкой - самый быстрый способ передать общую геометрию.
Что прислать
Для изготовления подходящего ТЭН по образцу пришлите:
- Фотографии старого ТЭН с линейкой;
- Эскиз с размерами, если есть;
- Чертёж, если делали сами;
- Сам образец, если можно его передать.
По этим данным делаем по чертежу, эскизу или образцу. Если образца нет, пришлите хотя бы эскиз с указанием развёрнутой длины, холодных зон и формы.
Где применяют такие нагреватели

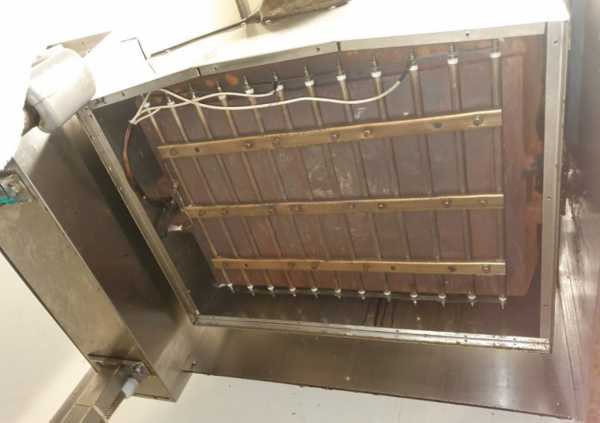

Нагревательный элемент устанавливается в электросковороду (тигельную сковороду): он крепится снаружи к днищу чаши и прижат вплотную к металлу дна. Такие нагреватели ставят в накопительные и проточные водонагреватели, а также в стиральные и посудомоечные машины.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать на другое напряжение?
Да, по заказу меняем напряжение и мощность. Для 220 В и 0,75 кВт сопротивление 64,5 Ом, для другого напряжения сопротивление будет другим.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера и тип крепления, укажите нужную резьбу в заказе.
Можно ли поставить в другую среду?
Да, по заказу подбираем материал оболочки и рабочие параметры под нужную среду - воду, воздух или масло.
Можно ли нержавейку?
Да, по заказу делаем оболочку из нержавеющей стали, укажите это при заказе.
