Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия: 2,5 кВт, 220 В, медь, Ø48 мм, М8, L450 мм
В названии есть: серия RCF, модификация TW, мощность 2,5 кВт, напряжение 220 В, оболочка медь, диаметр 48 мм, резьба М8, длина 450 мм. По расчёту ток 11,36 А.
Для изготовления не хватает данных:
- Форма изгиба;
- Радиусы и углы;
- Длина контактных стержней;
- Длина активной зоны.
Без этого название описывает только прямую трубку с заданными параметрами. Делаем по чертежу, эскизу, образцу.
Проверка мультиметром: ждём 19,4 Ом
Ожидаемое сопротивление в рабочем режиме: 19,4 Ом. Действуйте по шагам:
- Отключите ТЭН от сети.
- Поставьте мультиметр в режим омметра.
- Приложите щупы к контактным стержням.
- Сравните показание с расчётом.
Нулевое показание или обрыв на приборе: спираль замкнута или оборвана. У производителей изоляцию проверяют мегаомметром, норма не ниже 0,5 МОм.
19,4 Ом главное число для проверки этого ТЭНа.
Среда и материал оболочки: медь для воды
Медная оболочка в каталогах производителей чаще всего стоит на ТЭНах для воды и слабых растворов с pH 5-9. Для масла и жиров производители обычно берут сталь, для спокойного воздуха до 450°C тоже сталь.
Если среда в вашем процессе не вода, укажите это в заказе.
Медь: вода. Сталь: масло, воздух.
Форма и гибка: как передать радиус при L450 мм
L450 мм в каталогах производителей чаще всего обозначает развёрнутую длину. Но для изготовления нужен не только размер, а схема изгиба.
Передать форму можно так:
- Чертёж с размерами, радиусами и углами;
- Эскиз от руки с цифрами;
- Готовый образец.
У производителей контактный стержень на изогнутом ТЭНе ставится только на прямом участке.
Не гните ТЭН на месте: внутри оболочки наполнитель, самостоятельный изгиб нарушает изоляцию.
Что прислать для запуска в работу
Пришлите:
- Чертёж, эскиз или готовый образец;
- Размеры прямых участков и радиусы;
- Среду: вода, масло, воздух;
- Напряжение, если оно не 220 В;
- Тип резьбы, если нужна другая.
Мы делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки и резьбу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.

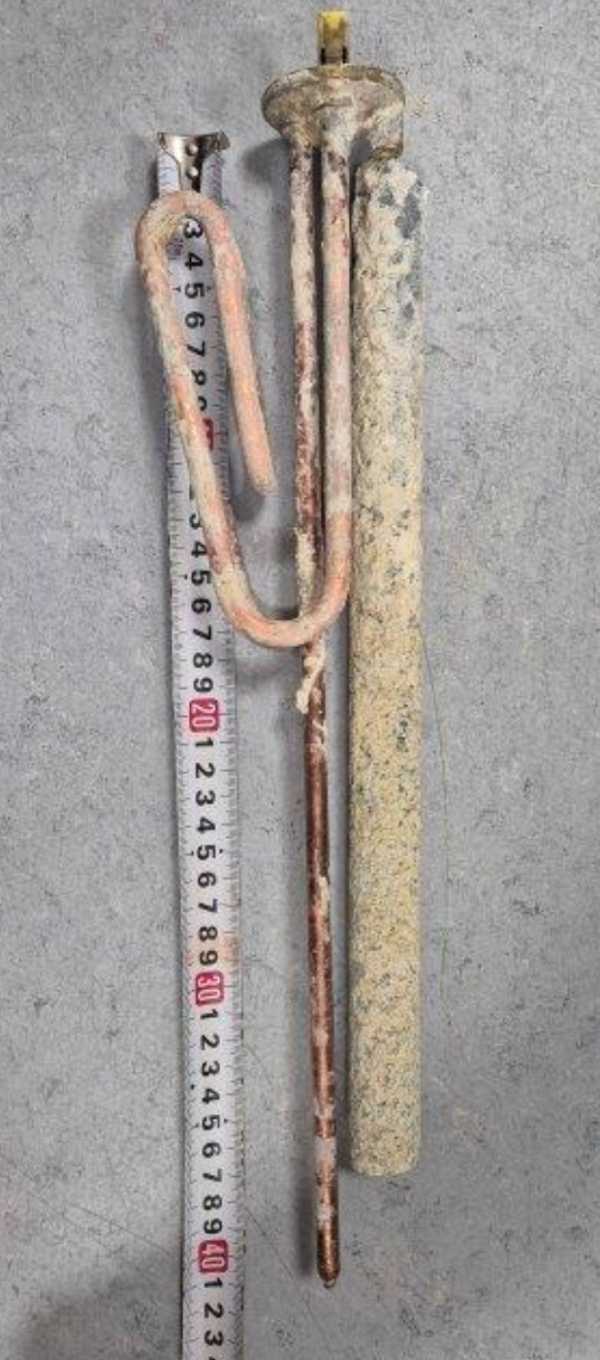

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать на другое напряжение?
Да. По заказу делаем ТЭН под нужное напряжение. Укажите вольты в заказе или приложите чертёж.
Как измерить развёрнутую длину?
Измерьте каждый прямой участок и каждую дугу по центральной оси, затем сложите. Можно прислать образец, мы измерим сами.
Можно ли нержавейку?
Да. По заказу меняем материал оболочки на нержавеющую сталь. Укажите среду и, если есть, чертёж.
Можно ли другую резьбу штуцера?
Да. По заказу меняем резьбу штуцера. Напишите, какая резьба нужна.
