Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение формы U-образной скрепки с вашим ТЭНом
- Сравните форму: этот ТЭН выполнен в виде буквы «U» (скрепка). У вашей детали такой же изгиб?
- Проверьте тип крепления: на верхних концах два контактных стержня с изоляторами и контактными устройствами.
- Оцените длину трубки и ширину по изгибу: они должны совпадать с вашим образцом (ориентируйтесь на свою деталь, так как фото может ошибаться в размерах).
- Уточните мощность и напряжение: они указаны на маркировке старого ТЭНа. Если маркировка стерта, сообщите параметры оборудования.

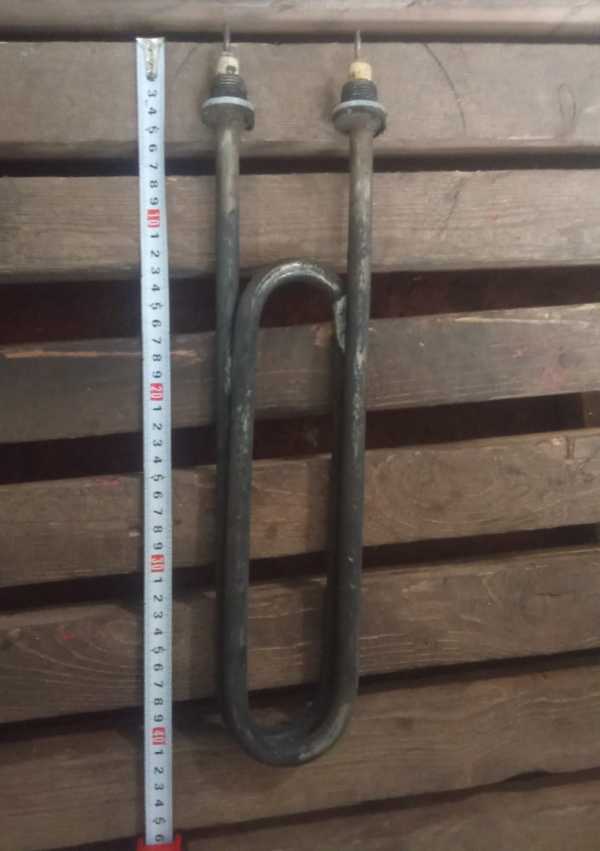

Фото старого ТЭНа в форме скрепки для изготовления копии
- Фото старой детали с разных сторон (обязательно видно форму, контакты, крепление).
- Чертеж или эскиз с размерами (длина трубки, ширина изгиба, диаметр, расстояние между выводами).
- Маркировку, если сохранилась (даже частично).
- Модель оборудования, в котором стоял ТЭН (например бойлер, станок, сушилка).
- Условия работы: что греет (вода, масло, воздух) и рабочая температура.
Изменение длины и ширины изгиба трубчатого ТЭНа под заказ
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, ширину изгиба, мощность, напряжение, материал оболочки, тип крепления. Пришлите старую деталь или её фото с указанием, что именно нужно изменить.
Куда ставят ТЭН в форме скрепки
Такие нагреватели ставят в пресс-формы литья пластика и металла, где ТЭН монтируется в каналы в теле пресс-формы или литейной формы для равномерного прогрева инструмента. Также они используются в накопительных водонагревателях, где элемент устанавливается в бак через боковой или нижний фланец. Кроме того, нагреватели этого типа встречаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Вопросы
Работает ли этот ТЭН от 220 В?
Напряжение должно быть указано на старой детали. Если его нет, сообщите параметры сети вашего оборудования. Мы сделаем под любое напряжение по заказу.
Подойдет ли он для нагрева масла?
Для агрессивных сред меняем материал оболочки (например нержавейку). Пришлите фото старого ТЭНа и укажите среду.
Можно ли увеличить длину трубки на 5 см?
Да, изменим длину и изгиб по вашему чертежу или образцу. Приложите эскиз с новыми размерами.
Подойдет ли крепление к моему фланцу?
Сравните расстояние между контактными стержнями и тип резьбы (если есть) с вашим креплением. Если не совпадает, мы переделаем по вашему образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
