Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,8 кВт; можно меньше или больше, примерно от 2,2 кВт до 5,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
ТЭН Abat ЭВК 90/2П: что сообщает маркировка и чего не хватает
По названию известны назначение для макароноварки, напряжение 230 В, мощность 3750 Вт, круглый фланец, 6 контактов и общая длина запчасти 37 см.
- Не указаны развёрнутая длина трубки, размеры фланца и расположение контактов.
- Для изготовления также нужны длины холодных зон и точная форма после гибки. Общая длина детали не заменяет эти данные.
По одному названию нельзя достоверно восстановить геометрию и подключение. Делаем по чертежу, эскизу, образцу.
Мультиметр для ТЭН 3,75 кВт: ожидаемое сопротивление
Расчётное сопротивление в рабочем режиме: 14,1 Ом. Перед проверкой отключите ТЭН от питания; измеряйте между выводами нужной цепи, учитывая, что схема шести контактов по названию неизвестна.
Показание мультиметра может отличаться от расчётного рабочего значения. Для проверки целостности цепи сначала нужно определить пары выводов по схеме или старому подключению.
Как снять размеры и повторить изгиб ТЭН длиной 37 см

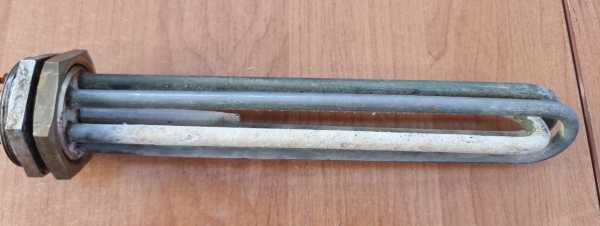

- Снимите старый ТЭН и сфотографируйте его рядом с линейкой, не выпрямляя и не сгибая трубку.
- Развёрнутую длину измеряйте вдоль осевой линии трубки, повторяя все изгибы. Если гибкой рулеткой неудобно, приложите вдоль трубки нерастяжимую нить, отметьте концы и измерьте её.
- Отдельно отметьте прямые участки у концов, где трубка не нагревается, и переходы к изгибам.
- Нарисуйте контур детали, укажите размеры между изгибами, положение фланца и контактов. Общие 37 см не следует принимать за развёрнутую длину.
Подключение ТЭН: 230 В и ток 16,3 А
Рабочее напряжение по названию: 230 В. Расчётный ток: 16,3 А. Перед подключением проверьте, что питание и цепь оборудования соответствуют этим параметрам.
Не определяйте назначение шести контактов наугад. Используйте схему подключения оборудования или зафиксируйте расположение проводов до снятия старого ТЭН.
Что прислать для подбора замены
Пришлите фото детали целиком, фланца, контактной части и старого подключения. Добавьте эскиз с развёрнутой длиной, холодными зонами, изгибами и размерами посадочного места.
Если маркировка отсутствует, приложите также фото шильдика оборудования и укажите рабочую среду. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент располагается в баке через боковой или нижний фланец. Также их используют в проточных водонагревателях, где нагреватель находится в небольшой цилиндрической камере на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину?
Измерьте вдоль осевой линии трубки, повторяя изгибы, или приложите по контуру нерастяжимую нить и затем измерьте её. Не выпрямляйте старый ТЭН силой.
Можно ли сделать по старому образцу без маркировки?
Да, для подбора нужны сам образец, фотографии и размеры, а также сведения о напряжении и подключении. Делаем по чертежу, эскизу, образцу.
Можно ли поставить ТЭН в другую среду?
Это нельзя подтвердить только по названию: тип оболочки и допустимые условия зависят от среды. У производителей и в каталогах такие исполнения подбирают с учётом условий нагрева.
Можно ли сделать на другое напряжение?
Напряжение должно соответствовать оборудованию, а изменение требует пересмотра электрических параметров. По заказу меняем напряжение, но для подбора укажите требуемые параметры и схему подключения.
