Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 47 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

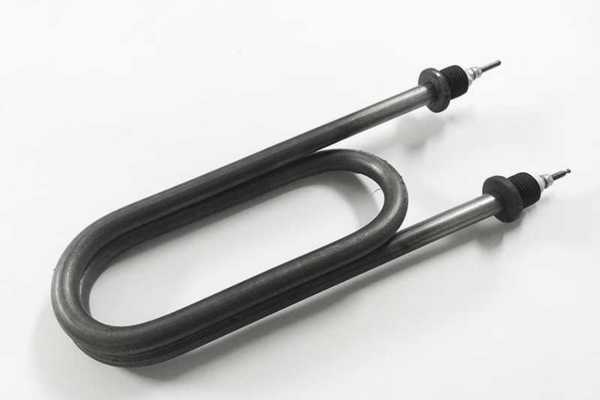

Что означает маркировка ТЭНа 100 А13/3,0 J220
100 задаёт развёрнутую длину 1000 мм, а активная длина по готовому расчёту составляет 920 мм. А13/3,0 читается как код А и диаметр оболочки 13 мм, мощность 3,0 кВт. 220 означает напряжение, R30 задаёт радиус гиба.
- J в таблицах ГОСТ и каталогах производителей обозначает среду: воду и слабые растворы кислот с pH 5–7. Для кода J указывается предельная удельная нагрузка 15 Вт/см² и нержавеющая жаростойкая сталь.
- Для этого ТЭНа расчётная нагрузка 7,98 Вт/см² на площади 376 см². В названии указана нержавеющая сталь.
- G1/2 обозначает резьбу штуцера. «ф2 шт.» указывает на два элемента «ф» в записи; их конструктивное значение лучше подтвердить по эскизу.
Активная длина 920 мм и нагрузка 7,98 Вт/см² приведены в готовых расчётах.
Что изменить по заказу, сохранив длину 920 мм
Делаем по чертежу, эскизу, образцу. По заказу меняем форму гиба, напряжение, мощность или резьбу штуцера при сохранении активной длины 920 мм. При запросе другой мощности или напряжения укажите оба параметра.
Какое сопротивление проверить мультиметром
Отключите ТЭН от питания и измерьте сопротивление между контактными выводами. Для этого ТЭНа ожидаемое сопротивление в рабочем режиме по расчёту: 16,1 Ом.
Измерение между выводом и оболочкой не заменяет проверку сопротивления нагревательной спирали.
U-форма и радиус R30
В маркировке указан радиус гиба R30. Для другой формы передайте чертёж или эскиз с видом изгиба, расположением штуцера и способом отсчёта радиуса: по внутренней, наружной стороне или оси трубки.
- Покажите форму и ориентацию ТЭНа.
- Отметьте радиус и места подключения.
- Укажите, что нужно сохранить без изменений.
Что прислать для согласования
- Чертёж, эскиз или фотографию образца.
- Требуемую форму и радиус гиба.
- Напряжение, мощность и резьбу штуцера.
- Подтверждение, что активная длина должна остаться 920 мм.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях и проточных водонагревателях. В накопительном водонагревателе нагреватель находится в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель расположен в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
Можно ли заказать другую форму гиба?
Да, передайте чертёж, эскиз или образец. По заказу меняем форму после согласования геометрии.
Можно ли сделать ТЭН на другое напряжение?
Запросите нужное напряжение и мощность. По заказу меняем электрические параметры после согласования.
Что если нагрузка выше предела?
В таблицах ГОСТ и каталогах производителей для кода J указан предел 15 Вт/см². Если расчётная нагрузка выше, параметры нагревателя нужно пересмотреть.
Можно ли заказать другую резьбу штуцера?
Да, укажите требуемую резьбу в запросе или приложите чертёж. По заказу меняем резьбу после согласования.
