Лента на трубке: прибавка площади теплоотдачи
Базовая трубка ТЭН имеет диаметр от 6,5 до 16 мм. Навитая лента оребрения доводит наружный диаметр до 36 мм. Площадь теплоотдачи вырастает в разы по сравнению с гладкой трубкой той же длины. Это и есть главный смысл оребрения: снять больше тепла с той же развёрнутой длины.
В спокойном воздухе с квадратного сантиметра оребрения снимают до 2,2 Вт, в потоке от 6 м/с - до 5,5 Вт.
Калориферы, тепловые пушки, сушильные камеры: типовые места ТЭНР

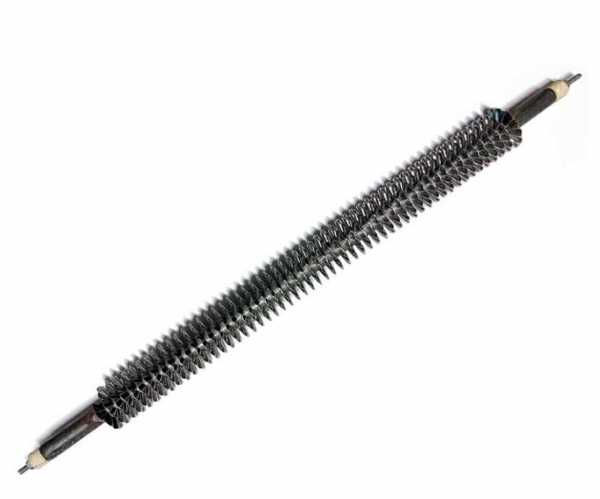

Оребрённые прямые ТЭН - основной нагреватель для воздуха в промышленных и бытовых установках.
- Электрокалориферы (обогрев приточных систем, теплиц, складов).
- Тепловые пушки (строительные и промышленные, с принудительным обдувом).
- Конвекторы (естественная конвекция, удельная нагрузка до 3 Вт/см²).
- Сушильные камеры (древесина, продукты, textiles, работа во влажном воздухе).
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Для повтора заказа: что прислать
Для точного изготовления достаточно старого образца или чертежа.
- Развёрнутая длина (в мм или см).
- Диаметр оболочки (6,5 - 16 мм).
- Мощность (кВт) и напряжение (В).
- Длина контактных стержней.
По заказу меняем материал оболочки, длину стержней, шаг оребрения. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, где они находятся на пути воздушного потока между нижним воздухозаборником и верхней решёткой, а также в электрокалориферах приточных вентиляционных установок, где оребрённый трубчатый нагреватель расположен в воздуховоде или корпусе калорифера и обдувается вентилятором. Кроме того, нагреватели этого типа используются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры и отдельного нагревателя воды в ванночке для поддержания влажности.
Вопросы
Как чистить рёбра от пыли?
Продувка сжатым воздухом или промывка водой (ТЭН должен быть отключён и холодный). Для удаления нагара используйте мягкую щётку, не повреждая ленту.
Почему ТЭНР ржавеет в сушилке?
Стальная лента оребрения не защищена от влаги постоянно. В сушильных камерах циклы конденсации воды на холодных рёбрах вызывают коррозию.
Можно ли мощнее в те же размеры?
Можно, если изменить среду (добавить обдув) или повысить удельную нагрузку. В тех же габаритах мощность меняется за счёт шага навивки ленты и спирали. Уточните по чертежу.
Можно ли нержавеющие рёбра?
По заказу меняем материал ленты на нержавеющую сталь. Это продлевает срок работы в сырых средах, но такой ТЭНР дороже.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
