Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните изгиб и длину трубки с вашим старым ТЭНом для плиты Beko
- Сравните форму изгиба и длину трубки со старой деталью. ТЭН должен повторять контур посадочного места в плите.
- Проверьте тип крепления: прижимная планка, винтовая резьба или свободный контакт. Оно должно совпадать с тем, что было установлено.
- Посчитайте количество и расположение выводных контактов (штекеров или клемм). Их число и шаг должны быть те же.
- Измерьте общую длину трубки от одного конца до другого. Она определяет, поместится ли нагреватель в канал.
- На корпусе старой детали обычно указана мощность. Если её нет, сообщите нам, и мы сверим по образцу.

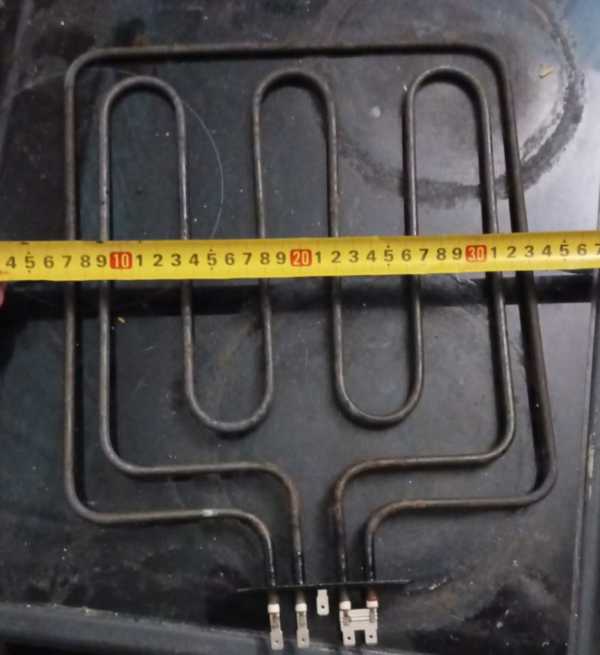

Приложите фото спереди и сбоку старого ТЭНа для подбора геометрии
- Приложите фото старого ТЭНа с двух сторон: вид спереди и сбоку, чтобы мы увидели всю геометрию.
- Сделайте снимок маркировки на трубке, если она есть. Любые цифры и буквы помогут точнее повторить.
- Укажите модель плиты Beko, из которой извлечена деталь. Это ускорит поиск заводских параметров.
- Замерьте расстояние между центрами крепёжных отверстий или длину прижимной планки.
- Если на трубке есть остатки уплотнителя (прокладки), сфотографируйте его расположение и толщину.
Изменим длину, изгиб, контакты или материал оболочки под ваш ТЭН для Beko
По заказу меняем длину трубки, форму изгиба, тип контактов или материал оболочки под вашу среду (воздух, масло, агрессивная среда). Делаем по образцу, фото или чертежу, подгоняем под другое посадочное место.
ТЭН для плиты Beko: в каком оборудовании
Такие нагреватели ставят в духовые шкафы, электроплиты и мини-печи. В духовом шкафу трубчатый ТЭН находится на задней или боковых стенках камеры, а также снизу, часто совмещая функцию гриля. В электроплите нагреватель встроен внутрь чугунного диска конфорки. В мини-печи открытые ТЭНы располагаются сверху и снизу камеры и включаются раздельно.
Вопросы
ТЭН на 220 В, а мне нужно на 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали с указанием модели плиты и желаемого напряжения.
У меня другая длина трубки, чем в стандарте. Вы можете изготовить такую?
Да, сделаем по вашему образцу или чертежу. Приложите замеры длины и форму изгиба.
Крепление у моего ТЭНа с винтом, а у вас в каталоге только с планкой. Это заменимо?
Да, по заказу меняем тип крепления. Пришлите фото старого узла с размерами.
Нагреватель будет работать в агрессивной среде (пар с солью). Сделаете из другого материала?
Да, сделаем из подходящего материала. Укажите среду и приложите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
