Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Сравните длину патронного ТЭН от торца до торца
- Сравните общую длину патронного ТЭН от торца до торца, включая выступающие части. Размер должен совпадать с вашей старой деталью.
- Проверьте тип и расположение крепёжной части (резьба, фланец, штуцер). Уточните, куда именно вкручивается или вставляется нагреватель.
- Посмотрите на выводы: их количество (один, два или три) и форму (штырь, лепесток, гайка). Выводы должны подходить к вашей схеме подключения.
- Убедитесь, что мощность и напряжение на бирке старого ТЭН совпадают с указанными в названии товара. Если бирки нет, сообщите нам данные для расчёта.

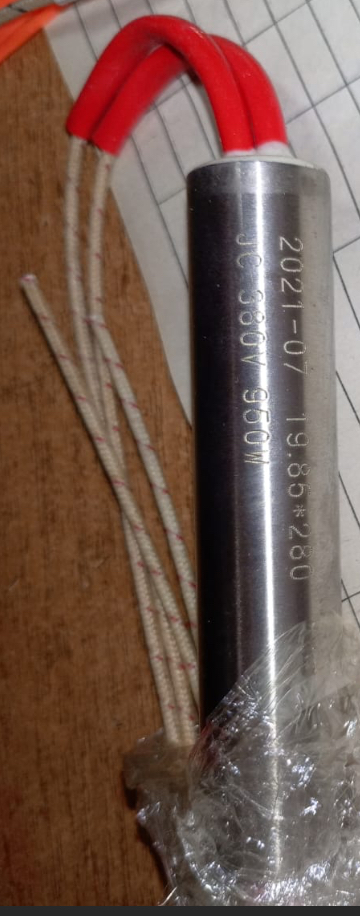

Пришлите фото патронного ТЭН с трёх сторон для заказа
- Фото старого патронного ТЭН с трёх сторон (общий вид, торец с выводами, крепёжная часть).
- Чертёж или эскиз с размерами: общая длина, длина корпуса до крепления, диаметр патрона, размер резьбы или фланца.
- Маркировку с корпуса, если сохранилась: буквенно цифровой код, напряжение, мощность. Пришлите её как есть.
- Уточните, в каком оборудовании стоял нагреватель (станок, пресс форма, матрица) и из какого материала корпус (нержавейка, сталь, медь), если знаете.
- Если есть контактная группа (клеммы, провода), сфотографируйте их отдельно.
Изменим длину корпуса, мощность или напряжение патронного ТЭН по образцу
Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, напряжение, тип крепления и материал оболочки под вашу среду. Для этого пришлите старую деталь или её фото с указанием, что именно нужно изменить.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в горячеканальных системах и соплах литьевых машин, а также в пресс-формах для литья пластика и металла. В оборудовании для нефтепродуктов патронный ТЭН устанавливается непосредственно в жидкости через бобышку. В баках-дозаторах реагентов химводоподготовки котельных нагреватель монтируется через бобышку в стенке или крышке.
Вопросы
Можно ли заказать патронный ТЭН с другой длиной, если мой не подходит по размеру?
Да, сделаем по вашему чертежу или по образцу с новой длиной. Пришлите эскиз с нужным размером.
Подойдёт ли этот нагреватель, если у меня другое напряжение (например, 380 В вместо 220 В)?
Да, изготовим на любое напряжение. Укажите его в заказе или в примечании к фото старой детали.
Можно ли сделать такой же ТЭН, но с резьбой под другой шаг?
Да, меняем тип и размер крепления. Приложите фото резьбовой части старого нагревателя или укажите нужный стандарт.
Подойдёт ли этот нагреватель для агрессивной среды (кислота, щёлочь)?
Да, по заказу ставим корпус из материала, стойкого к вашей среде. Пришлите описание среды или фото старого корпуса с указанием его материала.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
