Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

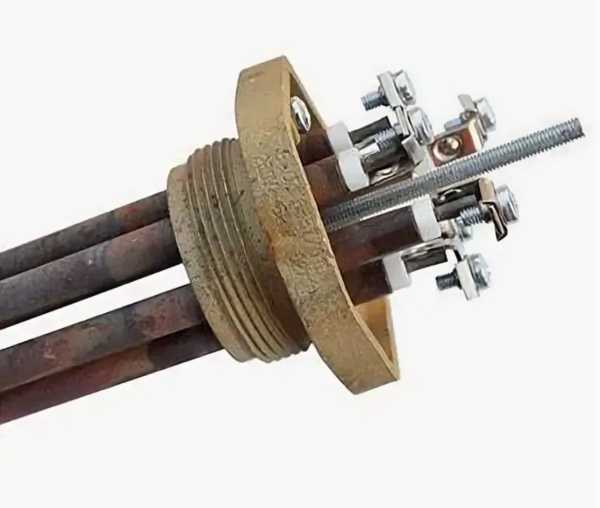

В названии есть тип ТЭН 4206 и мощность 7,5 кВт. Это нагреватель для оборудования BUDERUS (OEM 87381026460).
Для изготовления нужны параметры, которых в названии нет:
- Напряжение сети (220, 380 В и т.д.);
- Развёрнутая длина оболочки;
- Форма гибки (U-образная, петля, W-образная);
- Диаметр трубки;
- Среда нагрева (вода, масло, воздух);
- Тип крепления (штуцер, гайка, фланец);
- Материал оболочки.
Без этих данных изготавливаем копию только по старому образцу, чертежу или эскизу.
Крепление: штуцер, гайка, фланец, межосевое
У производителей крепление ТЭН делается под конкретный узел оборудования. Основные типы:
- Штуцер с контргайкой - резьба на трубке оболочки;
- Фланец - круглый или треугольный, на болтах;
- Резьбовая гайка - приварная или накидная.
Главный размер для крепления - межосевое расстояние для фланца или диаметр резьбы для штуцера.
Межосевое и диаметр резьбы - главные цифры для подбора крепления.
Среда и материал оболочки: вода, воздух, масло
Материал оболочки подбирается под среду нагрева. В каталогах производителей среда кодируется буквой по ГОСТ 13268-88 (X, J, S, Z и др.):
- Вода, слабые растворы - медь, латунь, нержавеющая сталь;
- Масло, жиры - углеродистая сталь;
- Воздух спокойный (до 450°C) - углеродистая сталь;
- Воздух с циркуляцией - углеродистая или нержавеющая сталь.
Мощность 7,5 кВт высокая, поэтому удельная нагрузка на поверхность должна строго соответствовать среде. По заказу меняем материал оболочки на подходящий для вашей среды.
Удельная поверхностная мощность для воды - до 15 Вт/см², для масла - до 3 Вт/см², для воздуха - до 6 Вт/см².
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если маркировка стёрлась, снимите размеры со старого образца:
- Развёрнутая длина: выпрямите трубку мысленно или измерьте по осям. По ГОСТ допуск по длине для ТЭН до 1000 мм - ±2%.
- Холодные зоны: длина неизолированного стержня на концах. У производителей стандартные длины: 40, 65, 100 мм (коды A, B, C).
- Форма после гибки: зарисуйте или сфотографируйте форму с линейкой рядом. Важно, чтобы контактный стержень был на прямом участке (не менее 20 мм от изгиба для трубок 10-16 мм).
Развёрнутая длина и форма - главные размеры для изготовления копии.
Не забудьте измерить диаметр оболочки (обычно 6,5-16 мм).
Что прислать
Для точного изготовления отправьте нам:
- Фотографию старого ТЭН с линейкой для масштаба;
- Эскиз с размерами (развёрнутая длина, холодные зоны, межосевое);
- Информацию о среде нагрева (вода, масло, воздух) и напряжении сети;
- Старый образец (если есть возможность).
Делаем по чертежу, эскизу или образцу. По заказу меняем резьбу, материал и длину холодной зоны.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где нагреватель закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на другую (дюймовую, метрическую).
Можно ли нержавейку?
Да, нержавеющая сталь применяется для воды и слабых кислот. По заказу изготавливаем оболочку из нержавеющей стали.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по старому образцу. Пришлите фото с линейкой и укажите мощность и напряжение. Этого достаточно для изготовления копии.
Как измерить развёрнутую длину?
Измерьте длину каждого прямого участка и длину дуг сгибов. Сложите все отрезки. Либо используйте гибкую проволоку, повторяющую форму ТЭН, и затем измерьте её.
