Что означает маркировка блока на 15 кВт

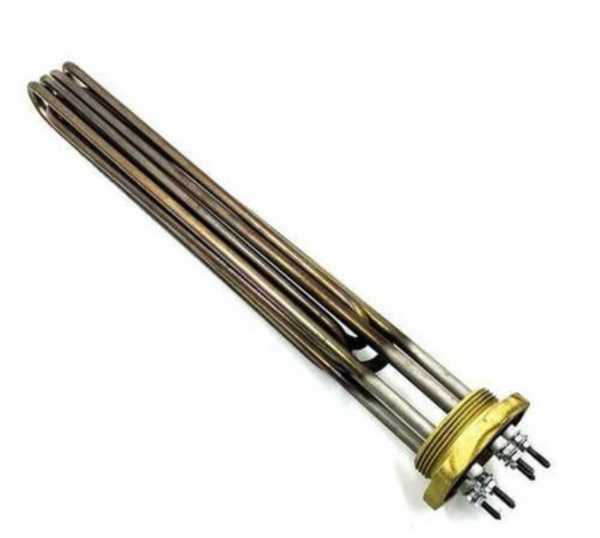

По названию, это блок для КЭО 45 с мощностью 15 кВт и внешней резьбой 2. Блок ТЭНов объединяет несколько нагревателей в одном присоединительном узле.
Чтобы сверить замену со старым блоком, посмотрите на нём:
- Маркировку и схему подключения;
- Число ТЭНов и материал трубок;
- Тип присоединения.
Термостат: отдельное исполнение
По названию нельзя определить, встроен ли термостат в этот блок. В каталогах производителей встречаются блоки без термостата и регулируемые исполнения.
У регулируемого исполнения терморегулятор расположен в отдельном корпусе управления. Без него блоком управляет внешняя автоматика котла.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Сталь, нержавейка или титан
Материал трубок по названию товара неизвестен. Для отопительных систем в качестве теплоносителя используют воду или антифриз на основе гликоля.
- Сталь или нержавейку выбирают с учётом теплоносителя и условий работы.
- Титан не следует выбирать без уточнения среды и совместимости материала.
- Материал старого блока можно определить по маркировке или уточнить по фото.
Что прислать для подбора
Пришлите фото старого блока целиком, маркировки и места подключения. Также укажите теплоноситель и пришлите схему подключения, если она есть. По заказу меняем материал и исполнение; делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электроводонагреватели и блоки ТЭН для технологических жидкостей, где элемент вкручивается в бак или котёл через резьбовой фланец. Также нагреватель используется в блоке ТЭН для твердотопливного котла, где он монтируется в штатную бобышку котла или в обвязку. Кроме того, элемент применяется в промышленных электрокотлах отопления внутри герметичной оболочки корпуса котла.
Вопросы
Можно ли нержавеющие трубки вместо стали?
Материал выбирают по теплоносителю и условиям работы. По заказу меняем материал, предварительно уточнив среду.
Как подключить к 220 В однофазной сети?
По названию нельзя определить схему и допустимое подключение к однофазной сети. Сверьте маркировку и схему блока с электриком, не подключайте наугад.
Можно ли блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно проверить допустимую мощность котла, посадочное место и электрическое подключение.
Нужен ли термостат в блоке?
Это зависит от автоматики котла. В каталогах производителей есть блоки без встроенного термостата и регулируемые исполнения.
