Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

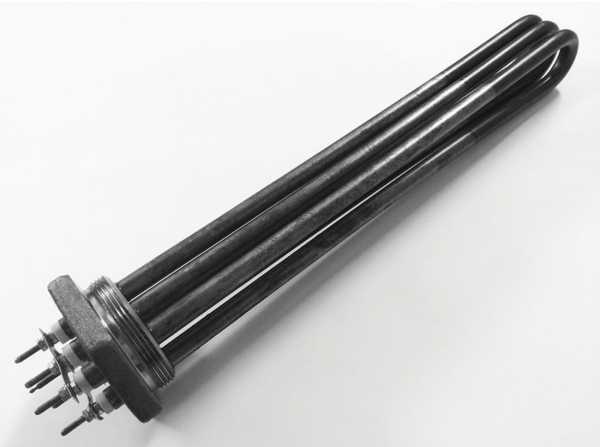

Блок ТЭН 15 кВт с пластиной 95х95 для Титан 120: что входит
Название указывает на блочный ТЭН для Титан 120 с присоединительной пластиной 95х95. Количество и материал трубчатых нагревателей не указаны.
- На старом блоке сверьте число ТЭНов, их расположение, маркировку и форму присоединительной части.
Подключение блока 15 кВт: звезда или треугольник
У производителей блоки ТЭН могут подключаться звездой или треугольником. Схему именно этого блока подтвердите по маркировке или схеме старого изделия. Ток по фазе в готовых расчётах не указан.
Не выбирайте схему подключения только по суммарной мощности.
Термостат: предусмотрен ли он в блоке
По названию товара наличие термостата определить нельзя. У производителей регулируемые блоки могут иметь терморегулятор или реле в отдельном корпусе управления.
Сверьте старый блок: есть ли отдельный корпус управления и куда подключён датчик. Не подключайте новый термостат без проверки совместимости.
Что прислать для подбора
- Фото старого блока целиком и отдельно пластины.
- Фото маркировки и схемы электрических соединений.
- Данные с шильдика котла и информацию о сети, к которой подключён блок.
Делаем по чертежу, эскизу, образцу. По заказу меняем исполнение по согласованным данным.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей в герметичной оболочке находится внутри корпуса котла. Также их используют в ваннах длительной пастеризации молока, где блок ТЭН устанавливается в водяную рубашку ванны для нагрева воды, передающей тепло продукту через стенку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Почему перегорает один из трёх ТЭНов?
Причиной могут быть неисправность самого элемента, нарушение контакта или неравномерная нагрузка. Нужна проверка ТЭНов и соединений.
Можно ли поставить нержавеющие трубки вместо стальных?
По названию этого блока материал трубок определить нельзя. Сверьте материал и условия эксплуатации со старым изделием, затем подтвердите совместимость при подборе.
Можно ли заменить один ТЭН?
Иногда это возможно, если конструкция блока допускает замену и новый элемент совпадает по параметрам и соединениям. Для проверки нужны маркировка и фото старого блока.
Как подключить блок к однофазной сети 220 В?
По названию нельзя подтвердить, что блок рассчитан на однофазную сеть. Сначала проверьте его схему и маркировку, затем согласуйте подключение со специалистом.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
