Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что прислать для повтора
Делаем ТЭНР по чертежу, эскизу или образцу. По заказу меняем:
- Развёрнутую длину (в см)
- Диаметр оболочки (6,5; 8; 8,5; 10; 13; 16 мм)
- Мощность (в кВт) и напряжение (12, 24, 36, 42, 48, 60, 127, 220, 380 В)
- Код длины контактного стержня (А=40 мм, В=65 мм, С=100 мм и т.д.)
- Код среды: С, Т, О, К (для воздуха спокойного или движущегося)
- Материал оболочки (углеродистая или нержавеющая сталь)
- Форму изгиба (линейный, П-образный, U-образный и т.п.)
- Наличие и шаг оребрения (наружный диаметр до 36 мм)
- Приложите чертёж с размерами или эскиз с обозначением рабочей длины, расстояния до контактных стержней, радиуса изгиба.
- Укажите мощность, напряжение, количество ТЭН в партии.
- Если образец - отправьте фото или сам нагреватель.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой, а также в электрокалориферах приточных вентиляционных установок, где оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Кроме того, нагреватели этого типа используются в воздухоохладителях холодильных камер, где трубчатые ТЭНы проложены между рядами оребрения.

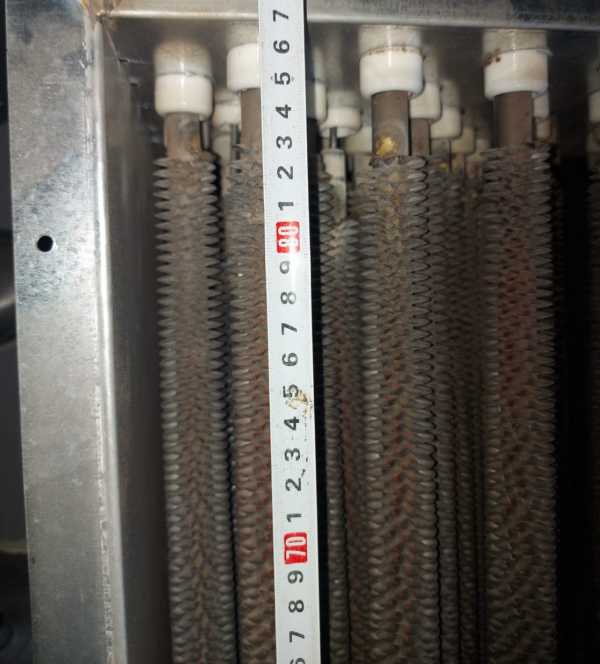

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
почему ТЭНР ржавеет в сушилке
В сушилке после остановки остывает воздух, на холодных рёбрах выпадает конденсат. Если лента из углеродистой стали, она ржавеет. Для таких условий выбирают нержавеющую оболочку (код Т или К).
можно ли без рёбер
Да, гладкий ТЭН используют в масле, воде или при низкой мощности в воздухе. Но для воздуха с обдувом оребрение даёт в несколько раз большую площадь теплоотдачи - без него потребуется более длинный нагреватель.
как чистить рёбра от пыли
Продуть сжатым воздухом со стороны вентилятора или промыть мягкой щёткой. Не используйте абразив - повредится лента. Если забиты плотным налётом, нагреватель лучше заменить.
можно ли поставить в неподвижный воздух
Можно, но с резким снижением мощности - по ГОСТ для спокойного воздуха нагрузка не выше 2,2 Вт/см² (код С). На практике это означает, что ТЭНР будет греться слабо, а рёбра работать неэффективно. Проще взять гладкий ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
