Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте форму и размеры ТЭНа для подогрева масла с вашим нагревателем
- Сверьте общую геометрию: форма в виде прямой трубки, изогнутой буквой U, W или другой конфигурации, количество изгибов
- Сравните тип крепления: наличие резьбового штуцера, прижимной гайки, отверстий под болты или свободные концы для фиксации
- Определите расположение и тип выводов: жесткие шпильки, гибкие провода, клеммные наконечники, их ориентация относительно корпуса

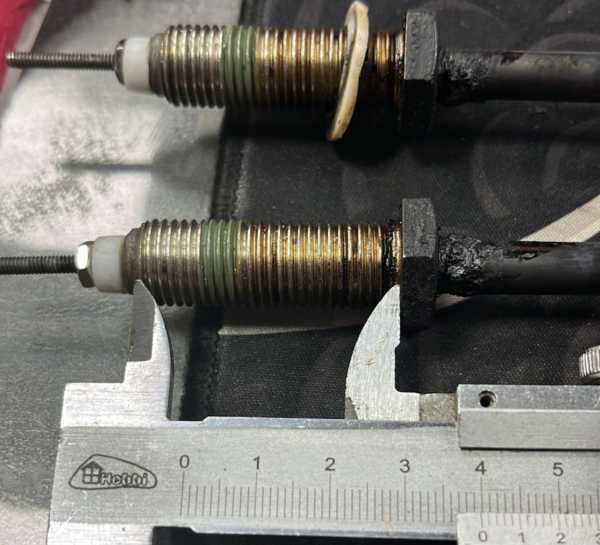

- Измерьте длину активной части (отапливаемый участок трубки) и полную длину от края до края
- Уточните мощность и напряжение, если они указаны на старой детали, и сопоставьте с параметрами в названии
Фото старого масляного ТЭНа с трёх ракурсов для точной копии
- Фото старого нагревателя с трех ракурсов: общий вид, крепление, выводы
- Чертеж или эскиз с размерами: длина трубки, расстояние между осями, длина выводов, шаг резьбы (если есть)
- Указать среду, в которой работал ТЭН (марка масла, рабочая температура)
- Если нагреватель был частьукрепленного блока или кожуха, фото места установки и способа фиксации
- Мощность и напряжение, которые должны быть у нового изделия (если отличаются от стандартных)
- Тип защиты от перегрева: наличие или отсутствие датчика, термовыключателя, их расположение
Модификация ТЭНа для подогрева масла по образцу с изменением мощности и напряжения
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину активной части, тип и расположение выводов, материал оболочки под агрессивную среду. Для изменения крепления или конфигурации трубки приложите эскиз желаемой формы.
Применение: ТЭН для подогрева масла
Такие нагреватели ставят в судовые подогреватели топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна.
Вопросы
Можно ли заказать такой же ТЭН, но на другое напряжение (например, с 220 В на 380 В)?
Да, сделаем. Приложите к заказу фото старой детали и укажите нужное напряжение.
Подойдет ли этот нагреватель для трансформаторного масла с рабочей температурой до 200 °C?
Да, сделаем из материала, стойкого к высокой температуре. Укажите в заказе тип масла и максимальную температуру.
Можно ли изменить длину трубки, если в моем оборудовании другое посадочное место?
Да, сделаем с нужной длиной активной части и общей длиной. Приложите чертеж или фото места установки с размерами.
Возможно ли изготовить ТЭН с другим типом крепления, например, вместо фланца сделать резьбу?
Да, сделаем с требуемым креплением. Пришлите фото или чертеж узла, куда крепится нагреватель.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
