Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
1. Что известно из названия и чего не хватает для изготовления
Из названия известна мощность 9 кВт. Форма круглая, модель «Б3-9000W», среда пароконвектомат ПКА 6-1/1 ПМ/ВМ. Для изготовления не хватает данных: диаметр трубки, развёрнутая длина, длина холодной зоны, радиус гибки, тип крепления и рабочее напряжение.
Мы делаем по чертежу, эскизу или образцу. Если есть только название, пришлите старый ТЭН, мы снимем все размеры.
2. Форма и гибка: как передать форму и радиус
«Круглый» это общее описание. Для гибки важен радиус по центральной оси трубки. Чтобы мастер участка гибки повторил форму, пришлите:
- Эскиз с указанием наружного и внутреннего диаметра кольца или шага спирали.
- Контур из мягкой проволоки, согнутый по старому ТЭН.
У производителей гибка возможна только на прямых участках. Холодная зона должна начинаться за 20 мм до начала сгиба.
3. Крепление: штуцер, гайка, фланец, межосевое
Тип крепления в названии не указан. У производителей для пароконвектоматов встречаются три варианта: штуцер под гайку, резьбовой фланец или гладкий фланец. Главный размер для посадки межосевое расстояние.
Межосевое расстояние это расстояние между центрами крепёжных отверстий или от оси штуцера до упора. Измерьте его на старом нагревателе.
По заказу меняем тип крепления под ваш узел.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

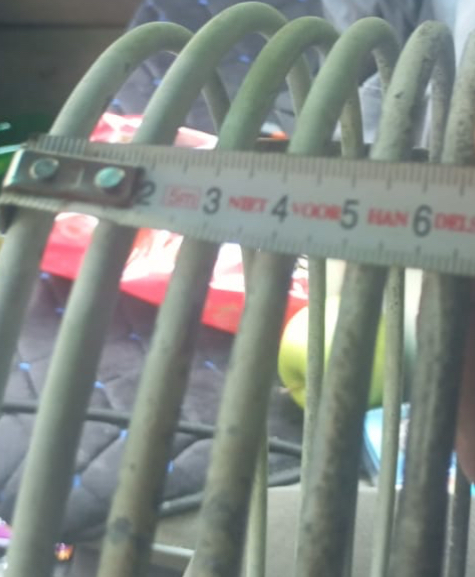

4. Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если старого нагревателя нет, снимите мерки по шагам:
- Развёрнутая длина. Обогните трубку проволокой, распрямите и измерьте рулеткой.
- Холодные зоны. Измерьте прямой участок от края трубки до начала активной части. У производителей длина холодной зоны обозначается буквами (A=40 мм, B=65 мм, C=100 мм).
- Форма. Обведите контур старого ТЭН на бумаге, укажите радиусы гибов.
- Напряжение. Посмотрите на корпусе прибора или измерьте сопротивление мультиметром.
Развёрнутая длина основа для расчёта мощности. Допуск на длину до 1000 мм по ГОСТ ±2%.
5. Что прислать
- Старый ТЭН (образец). По нему восстановим все параметры, даже если он нерабочий.
- Или чертёж с развёрнутой длиной, холодными зонами, радиусами и межосевым расстоянием.
- Или эскиз и фотографии места установки с линейкой.
- Укажите напряжение сети (220 В или 380 В). Если не знаете, напишите модель прибора.
Где применяют такие нагреватели
Такие нагреватели ставят в пароконвектоматах, духовых шкафах и аэрогрилях. В пароконвектомате трубчатые электронагреватели установлены вокруг вентилятора на боковой стенке духовки и закрыты перегородкой. В духовом шкафу открытые трубчатые ТЭН располагаются на задней или боковых стенках камеры сверху и снизу. В аэрогриле кольцевой элемент находится вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать ТЭН из нержавейки?
Да. По заказу меняем материал оболочки. Для пароконвектомата нержавеющая сталь подходит лучше всего, она не боится пара и кислот.
Можно ли заказать ТЭН по старому образцу, если на нём нет маркировки?
Да. Нам не нужна маркировка. Делаем по образцу, чертежу или эскизу. Пришлите старый нагреватель, и мы изготовим точную копию.
Как правильно измерить развёрнутую длину ТЭН?
Возьмите мягкую проволоку (алюминиевую или медную), обогните ею трубку по всей длине, повторяя все изгибы. Затем распрямите проволоку и измерьте её длину рулеткой.
Можно ли поставить этот ТЭН в другую среду (например, в воду или масло)?
По заказу меняем материал и мощность под другую среду. У разных сред по ГОСТ своя предельная удельная мощность (Вт/см²), поэтому потребуется пересчёт нагревателя.
