Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,7 кВт; можно меньше или больше, примерно от 1 кВт до 2,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

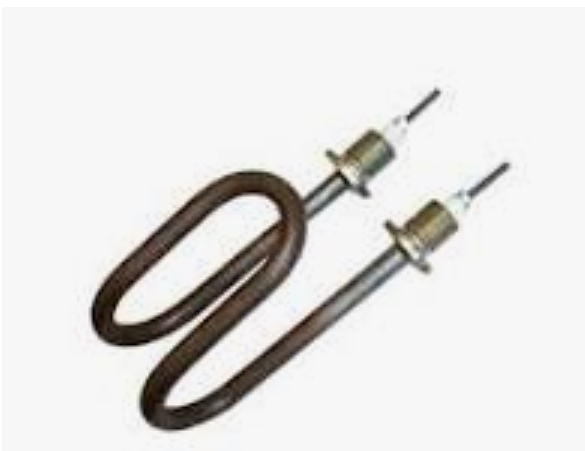

Что скрыто в названии «ТЭН для ДЭ-25 (1,7 кВт)»
Из названия видно только 1,7 кВт - это мощность. Остальное придётся уточнять.
Для изготовления нужны:
- Напряжение (220 В или 380 В - уточните по старому);
- Развёрнутая длина трубки (от неё зависит 1,7 кВт при заданном диаметре);
- Диаметр оболочки (у производителей от 6,5 до 16 мм по ГОСТ 13268-88);
- Материал оболочки и код среды (X, J, P, Z, S и другие).
Главное: без длины и диаметра сделать 1,7 кВт невозможно - это как заказать «платье 42 размера» без роста.
Крепление: штуцер, гайка, фланец, межосевое
Крепление не указано. Возможные варианты:
- Штуцер - резьбовая втулка на одном конце;
- Гайка - накидная или приварная;
- Фланец - плоский с отверстиями под болты;
- Межосевое расстояние - если крепление на два штуцера или фланец, замерьте расстояние между центрами.
Снимите со старого ТЭН крепёж или сфотографируйте его рядом с линейкой. Делаем по чертежу, эскизу, образцу.
Без крепления ТЭН не зафиксировать в корпусе ДЭ-25 - уточните тип.
Форма и гибка: как передать радиус
Форма не указана. По названию «для ДЭ-25» можно предположить, что ТЭН гнутый (U-образный, W-образный или петлевой).
Чтобы мы повторили форму:
- Обведите контур старого ТЭН на листе бумаги или картона.
- Укажите радиус изгиба - от центра гиба до внутренней стороны трубки.
- Отметьте начало и конец активной зоны (где греет) - от неё до стержня идёт холодный участок.
По ГОСТ 13268-88 контактный стержень должен быть на прямом участке, не ближе 20 мм от изгиба для диаметров 10 - 16 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки
В названии нет кода среды. Для ДЭ-25 (электродвигатель?) среда может быть:
- Воздух - тогда оболочка из углеродистой стали или нержавейки (код S или T по ГОСТ);
- Масло - углеродистая сталь (код Z);
- Вода - медь, латунь или нержавейка (код X, J, P).
Если старый ТЭН стоял в масле, а вы поставите в воду - он выйдет из строя за неделю. Скажите, где он работал.
По ГОСТ удельная мощность для воздуха - 2,2 Вт/см², для воды - до 15 Вт/см². Одна и та же трубка на 1,7 кВт для воздуха будет длиннее, чем для воды.
Что прислать
Чтобы мы сделали ТЭН на 1,7 кВт:
- Старый образец (целиком или его часть с креплением);
- Эскиз с размерами: общая длина, длина активной части, радиусы гиба, диаметр трубки;
- Фото старого ТЭН и места установки (с двух сторон);
- Напряжение (220 или 380 В) - если не знаете, напишите «по старому»;
- Среда (вода, масло, воздух) - если не помните, пришлите фото корпуса ДЭ-25.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину стержней, тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. Кроме того, нагреватели этого типа используются в посудомоечных машинах, будучи встроенными в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать из нержавейки?
Да, нержавеющая сталь (08Х18Н10Т) подходит для воды, слабых кислот и воздуха с температурой до 450°C. Уточните среду - для масла лучше углеродистая сталь.
Как измерить развёрнутую длину?
Разверните ТЭН мысленно в прямую трубку. Замерьте длину от одного контактного стержня до другого по внешней стороне. Если форма сложная - приложите гибкую проволоку по контуру, потом выпрямите и измерьте.
Можно ли поставить в другую среду?
Можно, если поменять материал оболочки и пересчитать длину. Например, ТЭН для масла (углеродистая сталь) в воду не ставят - начнётся коррозия. Пишите, что за среда - подберём.
Можно ли сделать по старому образцу без маркировки?
Да, шлём по образцу. Замерьте диаметр трубки (штангенциркулем), общую длину и расстояние между крепёжными элементами. Остальное восстановим по 1,7 кВт.
Какое напряжение у этого ТЭН?
В названии не указано. Стандартные напряжения по ГОСТ: 220 В или 380 В. Если не знаете - пришлите фото старого ТЭН с надписями или замерьте сопротивление мультиметром (R = U² / P).
