Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно о составе блока ТЭН на 50 кВт
По названию известны тип изделия и мощность: блок ТЭН на 50 кВт. В блоках этого типа несколько трубчатых нагревателей объединены в одном присоединительном узле, но число ТЭНов, материал оболочки и исполнение подключения для этого товара не указаны.

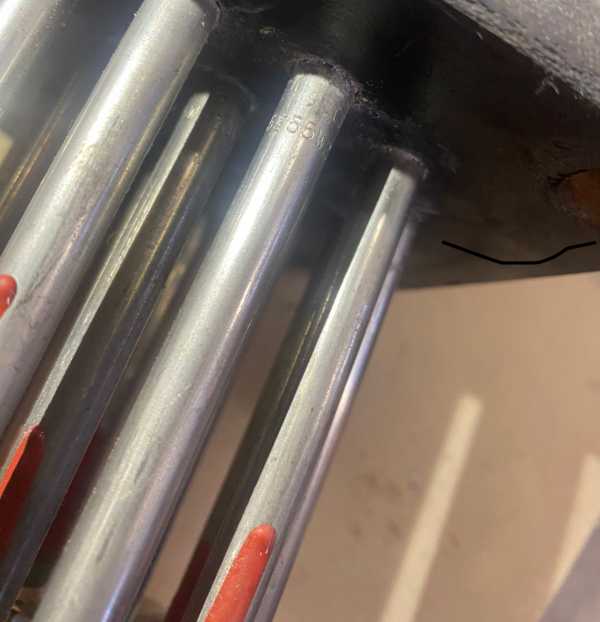

На старом блоке проверьте:
- Маркировку и схему подключения;
- Количество ТЭНов и расположение выводов;
- Форму и материал присоединительного узла;
- Материал трубок и следы повреждений.
Нужен ли термостат блоку ТЭН на 50 кВт
Термостат нужен, если требуется автоматически поддерживать температуру. Он может быть частью оборудования, в которое установлен блок, или входить в регулируемое исполнение блока.
В блоках с терморегулятором он размещается в отдельном корпусе управления, а не среди нагревательных трубок. По одному названию товара нельзя определить, предусмотрен ли термостат в конкретном исполнении.
- Сверьте схему блока и оборудования.
- Найдите термостат на схеме или в отдельном корпусе управления.
- Не подключайте его наугад к выводам ТЭНов.
Перед подключением уточните исполнение по маркировке старого блока и схеме.
Сталь, нержавейка или титан для блока на 50 кВт
Материал трубок выбирают по рабочей среде, а не только по мощности. У производителей и в каталогах встречаются разные варианты оболочки; для конкретного блока материал не указан.
Для солёной воды нержавеющая сталь может быть подвержена коррозии, а в каталогах для таких условий встречаются нагреватели с титановыми элементами. Уточните состав среды и совместимость материала до подбора.
Что прислать для подбора блока на 50 кВт
Пришлите фото шильдика и старого блока, включая выводы и место установки. Добавьте схему подключения, если она сохранилась, и укажите рабочую среду.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал исполнения.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где они размещены в герметичной оболочке внутри корпуса котла. Также блоки ТЭН используются в ваннах длительной пастеризации молока, где нагреватель установлен в водяной рубашке и передаёт тепло через стенку продукту.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Нужен ли термостат в блоке?
Термостат нужен для автоматического поддержания температуры, но не обязательно входит в блок. В регулируемом исполнении он находится в отдельном корпусе управления.
Можно ли заменить один ТЭН?
Это зависит от конструкции блока и возможности заменить отдельный элемент. Пришлите фото и маркировку, чтобы определить исполнение.
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность замены зависит от рабочей среды и конструкции блока. Для солёной воды нержавеющая сталь может быть подвержена коррозии, поэтому материал нужно подбирать по условиям эксплуатации.
Как подключить блок к однофазной сети 220 В?
По названию блока схему подключения определить нельзя. Сверьте маркировку и схему: не подключайте блок к 220 В без подтверждения допустимого напряжения и схемы соединений.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
