Как прочитать маркировку: ТЭН 160, J и 220 В
В обозначении 160 соответствует развёрнутой длине 1600 мм, А означает контактный стержень длиной 40 мм, 8 указывает диаметр оболочки 8 мм. 3,0 J 220: мощность 3 кВт, код среды J и напряжение 220 В. Расчётная активная длина этого исполнения: 1520 мм.
Код J по ГОСТ относится к воде и слабым растворам кислот с pH 5–7. Расчётная удельная нагрузка составляет 7,85 Вт/см² на площади 382 см².
Что можно изменить, сохранив активную длину
По заказу меняем материал оболочки, напряжение и параметры присоединения. При изменении мощности или среды нагрузку нужно проверить заново. Делаем по чертежу, эскизу, образцу.
Нагрузка 7,85 Вт/см² ниже предела для J
Для среды с кодом J предел по ГОСТ составляет 15,0 Вт/см². Расчётная нагрузка ниже этого значения, превышения нет. Код J рассчитан на воду и слабые растворы кислот с pH 5–7.
При выборе исполнения учитывайте фактический состав среды и условия нагрева.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 8 мм; можно 6,5, 8,5 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 48 %.
Как проверить сопротивление мультиметром
Отключите ТЭН от сети и измерьте сопротивление между контактными стержнями. Расчётное сопротивление в рабочем режиме: 16,1 Ом.
Измерение сопротивления между стержнем и оболочкой обычным мультиметром не заменяет проверку сопротивления изоляции.
Что прислать для подбора
Пришлите фото маркировки и эскиз или чертёж с размерами и присоединением. Укажите рабочую среду, напряжение и требуемую мощность.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они монтируются в бак через боковой или нижний фланец. Также они используются в проточных водонагревателях, устанавливаясь в небольшую цилиндрическую камеру нагрева внутри корпуса. Кроме того, нагреватели этого типа применяются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.

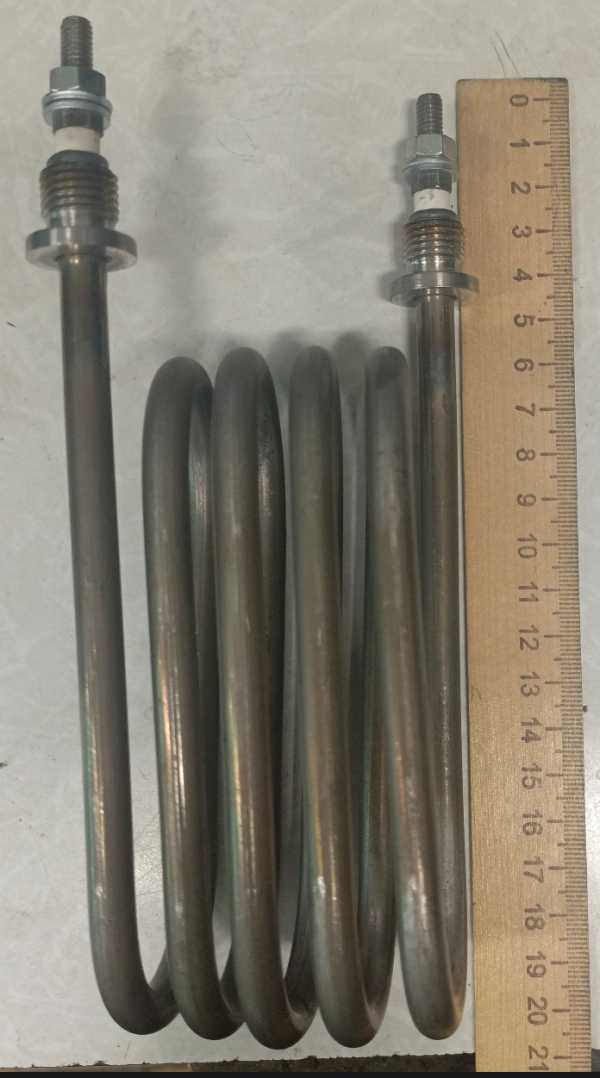

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать оболочку из нержавейки?
Для кода J ГОСТ рекомендует нержавеющую жаростойкую сталь. Материал конкретного исполнения согласуется при заказе.
Можно ли сделать на другое напряжение?
В ГОСТ предусмотрены номиналы 12, 24, 36, 42, 48, 60, 127, 220 и 380 В. Возможность исполнения на другом напряжении зависит от согласованных параметров ТЭНа.
Какая длина контактного стержня бывает?
В маркировке этого ТЭНа код А соответствует 40 мм. В таблице ГОСТ также указаны коды B–H: 65, 100, 125, 160, 250, 400 и 630 мм.
Можно ли сделать другую резьбу штуцера?
Делаем по чертежу, эскизу, образцу. Приложите к запросу обозначение резьбы или чертёж присоединения.
