По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1910 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 125 мм; можно 100 мм или 160 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка параметров с вашей деталью
- Форма и размеры. Сравните свою деталь с этой: прямой трубчатый нагреватель, штуцерное крепление (шп), резьба М4. Активная длина 1660 мм.
- Маркировка. На корпусе вашего старого ТЭН должен быть код «тэн-191D13/2.50 T220,шп,м4, нерж». Совпадение кода означает полную размерную и электрическую взаимозаменяемость.
- Мощность и напряжение. 2,5 кВт, 220 В. Соответствие этим цифрам обязательно.
- Материал оболочки. Указан «нерж». Ваша деталь должна быть из нержавеющей стали.
- Электрические параметры. Ток 11,36 А, сопротивление в рабочем режиме 19,4 Ом, удельная нагрузка 3,69 Вт/см². Эти данные для проверки расчета.
Что прислать для заказа этой детали

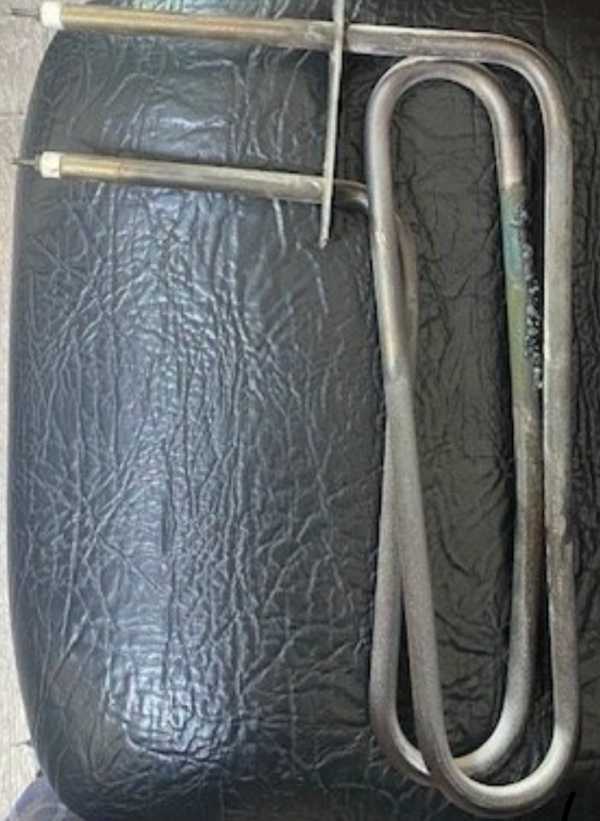

- Фото старого ТЭН с маркировкой. Если маркировка стерта, сфотографируйте ее под разными углами.
- Размеры: общая длина (от края до края), активная длина (зона нагрева), диаметр трубки, шаг резьбы М4.
- Тип и расположение выводов. Для штуцерного крепления укажите, как расположены контакты относительно штуцера.
- Параметры питания: напряжение и мощность, если они отличаются от стандартных 220 В / 2,5 кВт.
- Условия работы: среда (вода, масло, воздух, агрессивная жидкость), максимальная рабочая температура.
Если нужна модификация
Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал оболочки, тип и расположение крепежа и выводов. Для этого пришлите старую деталь или её эскиз с указанием желаемых изменений.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент расположен в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете такой ТЭН с теми же габаритами?
Да, сделаем. Пришлите образец или чертёж с указанием нужного напряжения, и мы рассчитаем новую мощность и сопротивление.
У меня такая же маркировка, но старая деталь немного длиннее. Вы сможете повторить мою длину?
Да, сделаем по вашей длине. Приложите к заказу точный размер общей и активной длины.
Мне нужен ТЭН из нержавейки, но для работы в кислой среде. Этот материал подойдёт?
Для агрессивных сред мы можем изменить материал оболочки по вашему требованию. Уточните среду и желаемый материал, мы изготовим нагреватель под вашу задачу.
У меня другое крепление, не штуцерное, а на гайку. Вы можете заменить крепление на этом ТЭН?
Да, сделаем. Пришлите фото вашего крепления или чертёж с размерами и типом резьбы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
