56А13: длина, размер и код среды
В маркировке 56А13/1,5-J-220 В число 56 задаёт развёрнутую длину 560 мм, А обозначает контактный стержень длиной 40 мм, 13 указывает диаметр оболочки 13 мм.
- Активная длина по готовому расчёту: 480 мм.
- Мощность 1,5 кВт, напряжение 220 В.
- Код J относится к воде и слабым растворам кислот.
7,65 Вт/см² против предела для J
Для среды J предельная удельная поверхностная мощность по ГОСТ 13268-88 составляет 15,0 Вт/см². Расчётная нагрузка этого ТЭНа ниже предела, то есть превышения нет.
Запас по нагрузке есть при соответствии среды коду J.

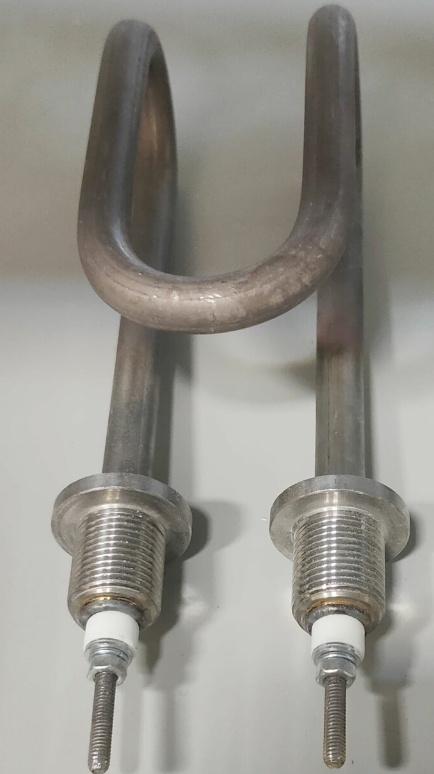

М18×1,5: резьбовое крепление
Указано крепление с резьбой М18×1,5. Сведения о фланце и межосевом расстоянии в маркировке не приведены.
Перед подбором проверьте ответную резьбу и место установки по чертежу или образцу.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 560 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М18х1,5; можно М16х1,5, М22х1,5 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 49 %.
Код J и материал оболочки
Код J предназначен для воды и слабых растворов кислот с pH 5–7. Для этой среды ГОСТ рекомендует нержавеющую жаростойкую сталь. Маркировка товара не указывает фактический материал оболочки.
При работе в другой среде нужно учитывать её свойства, допустимую нагрузку и материал оболочки. Сообщите, какую жидкость нагревает ТЭН.
Что прислать для подбора
- Фото маркировки и места установки.
- Чертёж, эскиз или образец, если нужно изменить форму гиба или крепление.
- Рабочее напряжение и описание нагреваемой среды.
По заказу меняем параметры по чертежу, эскизу или образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в судовом опреснителе (дистилляторе питьевой воды) - в камере нагрева, где исходная вода доводится до испарения. Также подобные ТЭНы используются в накопительных водонагревателях (бойлерах), где устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Какая длина контактного стержня бывает?
В маркировке этого ТЭНа код А означает длину контактного стержня 40 мм. В ГОСТ также предусмотрены другие буквенные обозначения длины.
Можно ли другую форму гиба?
Да, делаем по чертежу, эскизу, образцу. Приложите нужную форму гиба и размеры для согласования.
Можно ли нержавейку?
Для среды с кодом J ГОСТ рекомендует нержавеющую жаростойкую сталь. Фактический материал оболочки этого товара в маркировке не указан.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение при запросе.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
