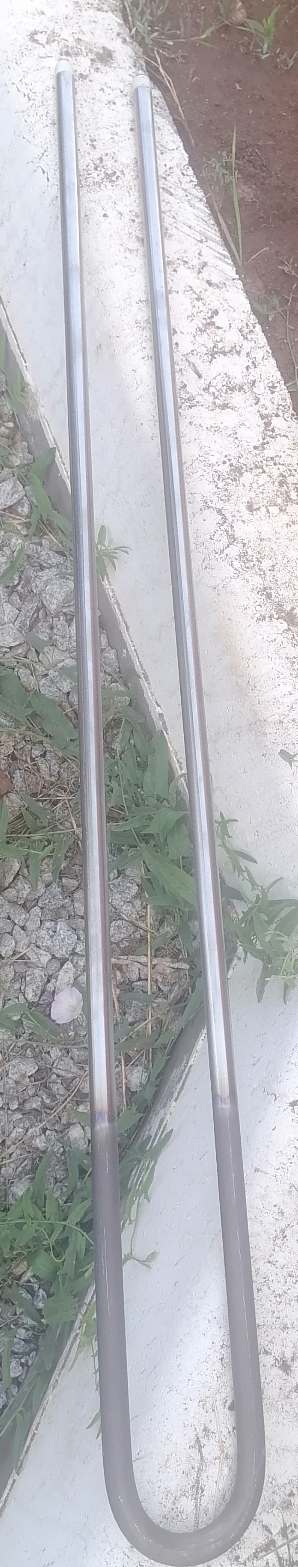

ТЭН 200А: длина 1920 мм и код воздуха O
В маркировке 200А обозначает развёрнутую длину 2000 мм и код контактного стержня А. Далее: 16 - диаметр оболочки, 2,2 - мощность в кВт, O - код среды, 220 - напряжение. Ф2 и штуцер М6 указаны в названии без дополнительной расшифровки.
В готовом расчёте активная длина составляет 1920 мм. Расчётная удельная нагрузка - 2,28 Вт/см² на площади 965 см².
Код O: нагреватель для воздуха с циркуляцией
Код O указывает на воздух с циркуляцией. В таблицах ГОСТ для кодов движущегося воздуха материал оболочки выбирают с учётом скорости и температуры; среди вариантов указаны углеродистая и нержавеющая сталь.
Для другой среды требуется проверить её код и подобрать соответствующие оболочку и допустимую нагрузку. Например, обозначение для масла или воды не означает, что ТЭН с кодом O можно применять в этих средах без проверки.
Не выбирайте ТЭН для другой среды только по совпадению мощности.
Что можно изменить, сохранив длину
По заказу меняем напряжение, мощность, код среды, материал оболочки и исполнение штуцера при согласовании параметров. Делаем по чертежу, эскизу, образцу.
Для подбора важно сообщить среду, условия нагрева и параметры подключения.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 16 мм; можно 14, 18 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Проверка мультиметром: ожидаем 22 Ом
- Полностью отключите ТЭН от сети и отсоедините провода.
- Установите мультиметр в режим измерения сопротивления.
- Измерьте сопротивление между контактными стержнями.
Ориентир для этой модели - 22 Ом в рабочем режиме. Проверка между стержнем и оболочкой не заменяет измерение сопротивления изоляции мегаомметром.
Что прислать для подбора
Пришлите маркировку старого ТЭНа и фото изделия, узла установки и подключения. Укажите среду и её рабочие условия, напряжение питания, требуемую резьбу и известные присоединительные размеры.
Если маркировки нет, приложите чертёж или эскиз с измерениями. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли на другое напряжение?
Можно запросить исполнение на другое напряжение. Укажите напряжение питания при подборе.
Можно ли с другой резьбой штуцера?
По заказу меняем исполнение штуцера. Укажите требуемую резьбу или приложите чертёж.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются коды А-H: 40, 65, 100, 125, 160, 250, 400 и 630 мм соответственно. В маркировке этого ТЭНа указан код А.
Что если нагрузка выше предела?
Возможен перегрев и сокращение срока службы ТЭНа. Сверьте нагрузку с пределом для конкретной среды и условиями её нагрева.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
