Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
По названию - мощность 2,4 кВт, остальное - на старой детали

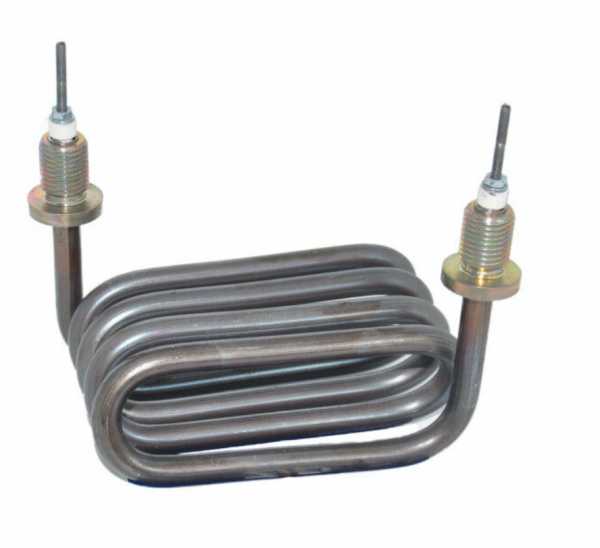

Из названия «ТЭН для дистиллятора АЭ-10 125.06.000 2,4 кВт» известна только потребляемая мощность. Для изготовления точной копии не хватает главных размеров: развёрнутой длины трубки, диаметра оболочки, длины холодных зон (участков без нагрева на концах), формы после гибки и материала оболочки. Все эти параметры можно снять только с вашего старого нагревателя.
Делаем по чертежу, эскизу или образцу. Пришлите старый ТЭН или его подробные замеры - изготовим замену.
Главная цифра раздела: 2,4 кВт - это единственный известный электрический параметр из названия.
Снимаем размеры со старого ТЭН за 4 шага
- Разверните старый ТЭН - аккуратно разогните его плоскогубцами, чтобы он стал прямой трубкой. Замерьте общую длину от кончика одного контактного стержня до кончика другого. Это развёрнутая длина.
- Измерьте холодные зоны - отметьте на трубке места, где начинается и заканчивается нагрев (обычно видно по цвету или маркировке). Замерьте расстояние от каждого конца трубки до начала активной зоны. У производителей длина холодной зоны обозначается буквами A - H по ГОСТ 13268-88.
- Замерьте диаметр оболочки - используйте штангенциркуль. По ГОСТ у производителей распространены диаметры от 6,5 до 16 мм.
- Запишите исходную форму - сфотографируйте старый ТЭН до разгибки с линейкой рядом. Отметьте радиусы изгибов, углы и расстояние между параллельными участками.
Не пытайтесь разогнуть ТЭН, если он хрупкий или повреждён коррозией - лучше сделайте замеры по изогнутой форме и приложите эскиз.
Среда и материал оболочки: вода - стандарт для дистиллятора
Ваш ТЭН работает в воде (дистиллятор). Для воды по ГОСТ 13268-88 у производителей используют оболочку из меди, латуни или нержавеющей стали. Предельная удельная поверхностная мощность для воды - 9,0 Вт/см² (код среды X по ГОСТ). Если дистиллятор работает с кислотной или щелочной средой (pH 5 - 9), применяют нержавеющую сталь с кодом J или P.
Для воды в дистилляторе подходит оболочка из нержавеющей стали - она устойчива к слабым кислотам и щелочам.
По заказу меняем материал оболочки: медь, латунь, углеродистая сталь, нержавейка. Укажите, в какой среде работал старый нагреватель.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать конфигурацию
Чтобы мы повторили изгибы, нужно передать:
- Эскиз с размерами между осями трубки и радиусами закруглений
- Фото старого ТЭН рядом с линейкой (вид сверху и сбоку)
- Образец (если есть возможность отправить)
У производителей контактные стержни на изогнутых ТЭН располагаются на прямом участке - не ближе 20 мм от начала изгиба для диаметров трубки 10 - 16 мм. Это требование ГОСТ 13268-88. Если ваш старый ТЭН не соответствует этому, мы скорректируем чертёж.
Делаем по чертежу, эскизу, образцу. Если образец повреждён - достаточно качественного эскиза с цифрами.
Главное по гибке: укажите радиус изгиба (R) и расстояние между параллельными ветвями - это основа для повторения формы.
Что прислать для заказа
- Старый ТЭН - лучший вариант. Мы снимете все размеры и изготовим точную копию.
- Фото с линейкой - если образец отправить нельзя. Сфотографируйте ТЭН в двух проекциях, положив рядом линейку.
- Эскиз от руки - с цифрами: развёрнутая длина, диаметр, длина холодных зон, расстояние между ветвями, радиусы изгибов.
- Замечания по материалу - например: «была медная трубка», «нужна нержавейка», «работает в воде».
По заказу меняем резьбу штуцера, длину контактных стержней, материал оболочки. Укажите все пожелания в примечании к заказу.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), накопительных водонагревателях (бойлерах) и проточных водонагревателях. В судовом опреснителе нагреватель находится в камере нагрева дистиллятора, где исходная вода доводится до испарения. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент размещается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, мы делаем по чертежу, эскизу или образцу. Пришлите старый ТЭН или его подробные замеры - изготовим точную копию.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите нужный диаметр и шаг резьбы в примечании.
Можно ли поставить в другую среду (например, в масло или воздух)?
Да, по заказу меняем материал оболочки и мощность под другую среду. Для масла и воздуха нужна другая удельная поверхностная мощность, чем для воды. Укажите среду и желаемый материал.
Можно ли нержавейку?
Да, по заказу делаем оболочку из нержавеющей стали. Это стандартный материал для воды и слабых кислот по ГОСТ 13268-88.
