Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

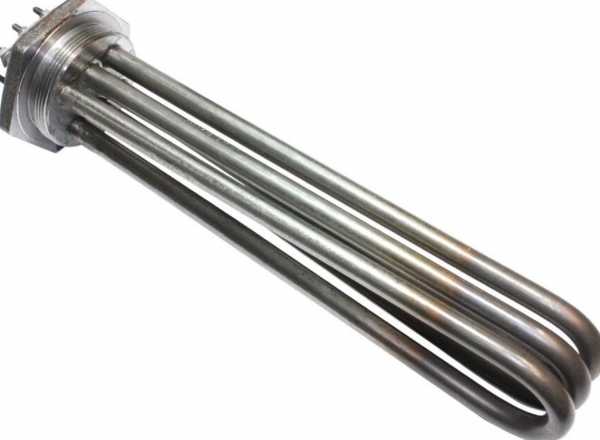

Что известно о составе ТЭНБ-9 220
Название указывает на блочный ТЭНБ, но не раскрывает число нагревательных элементов, материал оболочки и тип присоединения. У производителей блок обычно собран из нескольких ТЭНов в одном монтажном узле. На старом блоке сверьте маркировку, число трубок, резьбу или фланец и схему выводов.
В каталогах обозначение блока не всегда позволяет определить все параметры исполнения.
Как подключать ТЭНБ-9 220
Мощность блока по готовому расчёту составляет 9 кВт. По названию нельзя достоверно определить схему «звезда» или «треугольник», а ток по фазе в расчёте не указан.
- Найдите схему на блоке или в его документации.
- Сверьте её с маркировкой старого блока и параметрами сети.
- Не выбирайте схему подключения только по обозначению «220».
Перед подключением проверьте схему именно этого исполнения.
Есть ли в ТЭНБ-9 220 термостат
Название ТЭНБ-9 220 не подтверждает наличие термостата. У регулируемых исполнений ТЭНБР терморегулятор или реле размещают в отдельном корпусе управления.
На старом блоке проверьте, есть ли отдельный корпус управления и место для датчика. Не подключайте термостат, ориентируясь только на внешний вид блока.
Можно ли заменить один ТЭН в ТЭНБ-9 220
Возможность замены зависит от конструкции блока. Перед подбором нужно сверить маркировку элемента, его электрические параметры, форму выводов и способ установки. Также проверьте, можно ли разобрать блок без повреждения узла.
По заказу меняем исполнение; делаем по чертежу, эскизу, образцу.
Что прислать для подбора ТЭНБ-9 220
- Фото блока целиком и крупно маркировку.
- Фото присоединительного узла, выводов и схемы подключения.
- Данные со старого нагревателя, если требуется замена одного элемента.
- Напряжение сети и сведения о том, куда устанавливается блок.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также они используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры. Кроме того, нагреватели данного типа устанавливают в промышленных электроводонагревателях для технологических жидкостей.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить нержавеющие трубки вместо стальных?
Материал выбирают с учётом нагреваемой среды и исполнения блока. У производителей встречаются разные материалы оболочки, но совместимость замены нужно проверять по маркировке и условиям работы.
Можно ли установить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно: нужно также сверить питание, схему подключения и допустимость нагрева для оборудования. По одной резьбе замену подобрать нельзя.
Можно ли заменить только один ТЭН?
Это зависит от конструкции блока и возможности его разборки. Сверьте маркировку и электрические параметры элемента, а также его выводы и способ установки.
Как подключить блок к однофазной сети 220 В?
По одному названию схему определить нельзя. Используйте схему конкретного блока и проверьте, рассчитано ли его исполнение на однофазное подключение.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
