Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение изгиба и расстояния между осями трубки для ТЭНа гриля
- Сравните форму изгиба и расстояние между осями трубки: конфигурация должна совпадать с посадочным местом в гриле.
- Проверьте тип и расположение крепёжных элементов: пластина, гайка, фланец или резьба должны быть те же.
- Уточните расположение выводов: оба с одной стороны или с разных, а также их ориентацию относительно плоскости крепления.
- Сверьте полную длину развёртки трубки и длину зоны нагрева (холодные концы не греют).
- Посмотрите на маркировку на старой детали: мощность, напряжение и буквенный код должны соответствовать указанным в названии.

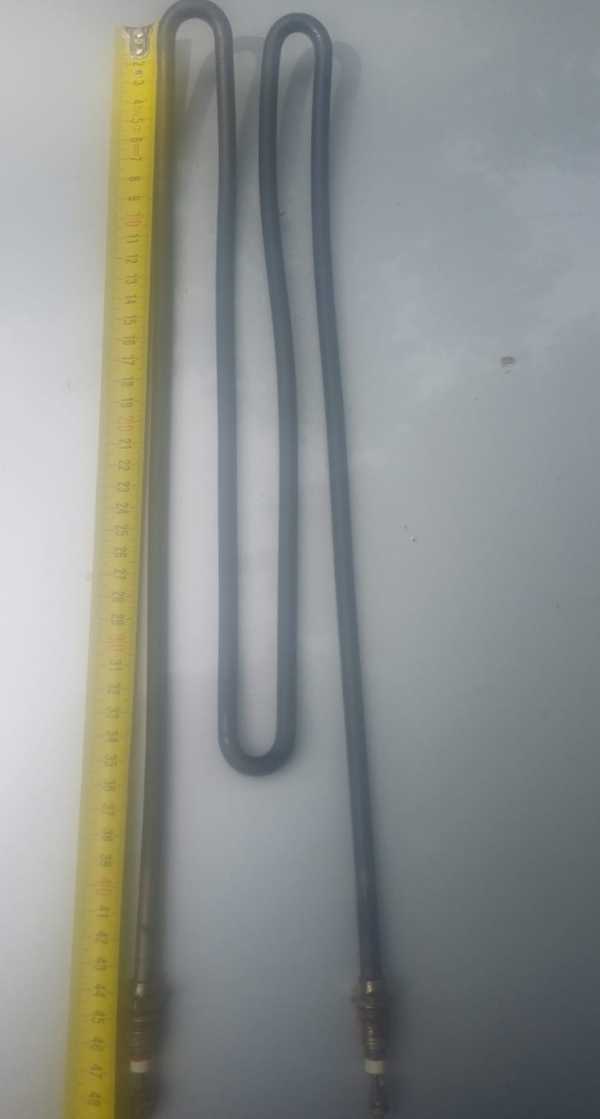

Фото старого ТЭНа для гриля с разных ракурсов для подбора по образцу
- Фото старого ТЭНа с разных ракурсов, чтобы были видны все изгибы и крепление.
- Размеры: общая длина, длина греющей части, расстояние между крепёжными отверстиями, если они есть.
- Диаметр трубки и толщину стенки (если доступно).
- Фото шильдика или бирки с маркировкой, если она сохранилась.
- Тип и серию оборудования, в котором стоял нагреватель (например, модель гриля).
- Рабочее напряжение и мощность, указанные на старой детали, или напряжение питания гриля.
Изготовление ТЭНа для гриля по вашим размерам, мощности и напряжению
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, диаметр, мощность, напряжение, а также тип и расположение крепления. Материал оболочки и изоляции подбираем под рабочую среду вашего оборудования.
Применение: ТЭН для гриля
Такие нагреватели ставят в контактные грили и грили-саламандры, где трубчатые ТЭНы расположены под жарочной поверхностью, разделённой на независимые зоны нагрева. В грилях для шаурмы вертикальный ряд открытых трубчатых ТЭН находится сбоку от вертела, при этом расстояние между мясным цилиндром и поверхностью ТЭН регулируется винтом. В микроволновых печах с грилем трубчатый гриль-элемент устанавливается в верхней части камеры.
Вопросы
У меня другое напряжение, 220 вместо 380. Вы сможете сделать такой ТЭН под мою сеть?
Да, сделаем. Приложите к заказу фото старого нагревателя с размерами и укажите нужное напряжение.
Мне нужно крепление не на гайку, а на фланец. Это возможно для такой формы?
Да, сделаем с другим креплением. Пришлите чертёж или фото фланца с посадочными размерами.
Трубка нужна длиннее на несколько сантиметров, чем в образце. Вы можете увеличить длину без изменения зоны нагрева?
Да, сделаем нужную длину. Укажите в заказе новую общую длину и длину холодных концов.
Мне нужен материал оболочки для агрессивной среды (например, для гриля с морской водой). Вы сможете подобрать?
Да, сделаем из подходящего материала. Укажите в заказе тип среды и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
