Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим образцом
Сравните старую деталь с этим товаром по пунктам ниже. Если все совпадает, заказывайте именно эту позицию.
- Форма и геометрия: проверьте изгибы трубки, расположение контактных стержней, шаг и профиль оребрения (если оно есть).

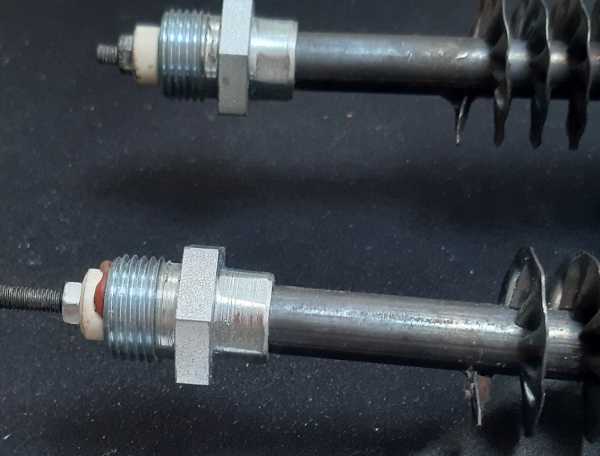

- Крепление: тип фланца, резьбовой части или прижимной гайки, а также отверстия под болты.
- Выводы: число контактных стержней, их длина и направление (аксиально или радиально).
- Длина по трубке (по оребрению, если оно есть) и общая длина по крепежу.
- Мощность и напряжение: указаны в маркировке на корпусе или в паспорте старого нагревателя. В названии товара это часть кода KCKM -E/30.
Что прислать для этого товара
Чтобы мы изготовили точную копию или согласовали замену, приложите к заказу следующее.
- Фото старого ТЭНа с разных ракурсов: общий вид, крепление, контакты, маркировка на трубке.
- Размеры длины по трубке, по оребрению, по крепежу (в миллиметрах).
- Указание напряжения и мощности, если они известны (или фото шильдика оборудования).
- Модель и марку сушильной машины, в которой стоял этот нагреватель.
- Описание среды (воздух, газы, температура) и условий обдува, если они отличаются от стандартных.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину выводов, шаг оребрения, тип крепления, мощность и напряжение, а также материал оболочки под конкретную среду. Для согласования изменений пришлите параметры, которые нужно скорректировать, и условия работы нагревателя.
Где применяют такие нагреватели
Такие нагреватели ставят в сушильных барабанах для белья в промышленных прачечных, в электрокалориферах на входе воздуха в барабан. Они также используются в сушильных камерах для древесины, где устанавливаются в электрокалориферах приточного воздуха внутри камеры. Кроме того, нагреватели подходят для лабораторных сушильных шкафов, где монтируются в стенках рабочей камеры с принудительной или естественной конвекцией.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Подойдет ли этот ТЭН для напряжения 220 В, если в маркировке указано другое?
Да, сделаем. Пришлите нужное напряжение, мощность и фото старой детали.
Можно ли изменить длину трубки или расположение крепежа, чтобы встало в другое оборудование?
Да, сделаем. Приложите чертеж или точные размеры с фотографией посадочного места.
У меня агрессивная среда (щелочь, кислотный туман), подойдет ли стандартный материал оболочки?
Да, сделаем из коррозионностойкого материала. Для этого укажите тип среды, температуру и концентрацию, а также пришлите фото старого ТЭНа.
Нужен не оребренный, а гладкий нагреватель той же длины и мощности.
Да, сделаем. Приложите фото крепления и выводов, а также укажите, что оребрение не требуется.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
