ТЭН нагрева песка 220 В; 2,5 кВт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия и чего не хватает для изготовления

Название «ТЭН нагрева песка 220 В; 2,5 кВт» даёт две числа: напряжение и мощность. Отсюда рабочий ток - 11,36 А, сопротивление в рабочем режиме - 19,4 Ом. Это главное для расчёта спирали, но для гибки и сборки этого мало.

Не хватает диаметра трубки. В каталогах у производителей оболочка одиночного ТЭН - от 6 до 25 мм, стандартный ряд по ГОСТ 13268-88: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм. Какой у вас - видно только по старому образцу.
Не хватает длины контактных стержней и длины холодных зон. По ГОСТ буквенный код длины стержня в заделке: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм. Но изготовителю нужен фактический размер от вашего экземпляра.
Не хватает формы. Прямой, изогнутый П-образный, W-образный, кольцо - для песка обычно делают глухой ТЭН с изгибом под объём бункера. Форму передают чертежом или эскизом.
Не хватает материала оболочки. По ГОСТ для нагрева песка (код S - воздух спокойный до 450°C) применяют углеродистую сталь, для температур выше - нержавеющую. Какую именно поставить - решаем по условиям работы.

Делаем по чертежу, эскизу, образцу. Без этих данных изготовление невозможно.

Как снять размеры со старого ТЭН

Снимайте мерки с того нагревателя, который стоит сейчас. Порядок такой:

Отключите питание, выньте ТЭН из песка, дайте остыть.
Замерьте развёрнутую длину трубки - по ГОСТ одиночный ТЭН бывает от 250 до 6300 мм. Проложите гибкую проволоку вдоль старого нагревателя, повторяя его изгибы, затем распрямите и измерьте.
Замерьте длину холодных зон: от конца стержня до начала активной (нагреваемой) части. У производителей холодная зона маркируется буквами A - H по ГОСТ, но вам достаточно просто указать миллиметры от торца до точки, где трубка начинает гореть.
Замерьте диаметр трубки штангенциркулем. Допуск на диаметр у производителей - от +0,3/−0,1 до +0,4/−0,2 мм в зависимости от размера.
Замерьте длину контактных стержней и резьбу, если она есть.

Инженерная заметка

Главное - развёрнутая длина, холодные зоны и диаметр. Без них нельзя подобрать мощность на единицу длины и материал спирали.

Форма и гибка: как передать форму и радиус

Гнутый ТЭН описывается не картинкой, а числами. Нам нужны координаты изгибов: где начинается поворот, в какую сторону, под каким углом, какой радиус. В ГОСТ нормируется так: контактный стержень должен находиться на прямом участке, не ближе 10 - 20 мм от начала изгиба - для трубок 6,5 - 9,5 мм это 10 мм, для 10 - 16 мм - 20 мм. Это учтём при гибке.

Лучший способ - прислать чертёж с размерами по осям: ширина, высота, длина прямых участков, радиусы.
Если чертежа нет - сделайте обмерку старого ТЭН и передайте нам эскиз от руки с числами.
Допускается отправить сам старый нагреватель как образец. По нему снимем форму и радиус изгиба.

Инженерная заметка

Радиус изгиба зависит от диаметра трубки и материала оболочки. Для углеродистой стали и нержавейки минимальные радиусы отличаются - поэтому форма с чертежа точнее, чем словесное описание.

Проверка мультиметром: какое сопротивление ждать

Для «ТЭН нагрева песка 220 В; 2,5 кВт» расчётное сопротивление в рабочем режиме - 19,4 Ом. Его и ждём при проверке.

Прозвоните цепь между двумя контактными стержнями: мультиметр должен показать близко к этой величине. Если показание около нуля - короткое замыкание витков спирали, если «бесконечность» - обрыв.
Проверьте изоляцию: один щуп на стержень, другой на оболочку. По ГОСТ сопротивление изоляции должно быть не менее 0,5 МОм, на заводской проверке - не менее 50 МОм. Меньше - пробой на корпус.
Учтите: 19,4 Ом - это сопротивление в горячем виде. В холодном состоянии показание может отличаться на несколько процентов - это нормально.

Важно

Если измеренное сопротивление сильно отличается от 19,4 Ом (в разы) - старый ТЭН неисправен, и снимать с него размеры для копирования всё равно можно, но только геометрию, не электрику.

Что прислать

Чтобы мы сделали ТЭН по вашему образцу, пришлите такой набор:

Чертёж с размерами или эскиз от руки: общая форма, длина прямых участков, углы, радиусы, расстояние между осями.
Диаметр трубки в миллиметрах - измерить штангенциркулем.
Длину холодных зон: от торца стержня до начала нагреваемой части (в миллиметрах).
Длину контактных стержней, тип резьбы (М4, М6 и т.п.) или её отсутствие.
Фото старого ТЭН с линейкой рядом - для проверки формы.
Если удобно - сам старый нагреватель курьером.

По заказу меняем материал оболочки (нержавейка, углеродистая сталь), длину стержней, резьбу. Но всё это - по конкретному запросу, а не по названию.

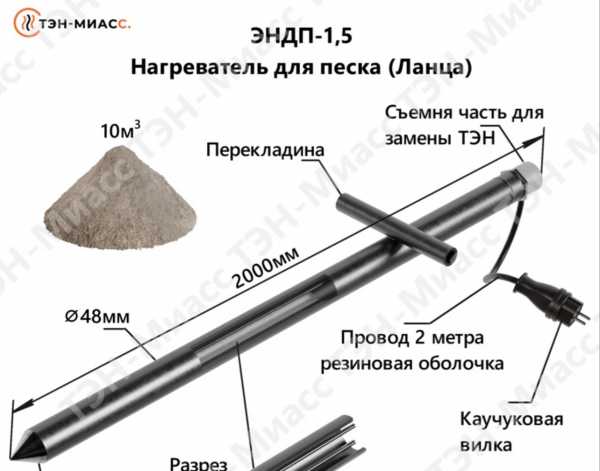

Где применяют такие нагреватели

Такие нагреватели ставят в оборудовании для нагрева песка, а также в аэрогрилях, хлебопечках и мини-печах настольных. В аэрогриле нагреватель расположен кольцевым элементом вокруг вентилятора в съёмной крышке. В хлебопечке элемент находится открытым вокруг или под съёмным ведром для выпечки. В мини-печи отдельные открытые ТЭН установлены сверху и снизу камеры.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать ТЭН на другое напряжение, например 380 В?

Да, по заказу пересчитаем спираль под нужное напряжение и мощность. Но в названии этого товара заявлено 220 В - изменение параметров обсуждается отдельно.

Можно ли поставить этот ТЭН в другую среду, не в песок?

Материал оболочки и удельная мощность подбираются под среду. Для масла, воздуха или воды нужны другие параметры по ГОСТ - сделаем по чертежу и условиям работы.

Можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу и длину контактных стержней. Укажите нужный размер в заявке.

Можно ли сделать оболочку из нержавейки?

Можно. Нержавеющая сталь применяется у производителей для сред с температурой выше 450°C и для агрессивных сред. Для песка обычно достаточно углеродистой стали - но решим по вашим условиям.
