Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,7 кВт; можно меньше или больше, примерно от 1,6 кВт до 3,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

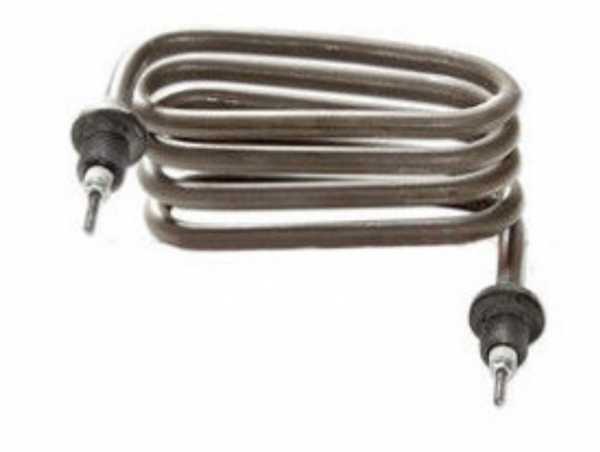

В названии ТЭН дистиллятора АЭ-25 (с 02.2009г) указано: 2,7 кВт, материал оболочки - нержавейка, артикул 160.06.000. Для запуска в производство этого достаточно, чтобы понять тип изделия (одиночный трубчатый нагреватель по ГОСТ 13268-88).
Чего не хватает из названия:
- Диаметр оболочки (у производителей от 6 до 25 мм)
- Развёрнутая длина (активная часть)
- Конфигурация контактных стержней (длина холодной зоны, код A - H по ГОСТ)
- Напряжение (подбирается под мощность)
- Тип крепления
Главный параметр - 2,7 кВт. Без чертежа или образца остальные размеры не определить.
Крепление: штуцер, гайка, фланец, межосевое
По артикулу 160.06.000 крепление не расшифровано. В каталогах для дистилляторов встречаются:
- Штуцер с наружной резьбой (обычно G 1/2 или G 3/4)
- Гайка с внутренней резьбой
- Фланец с межосевым расстоянием
Чтобы изготовить крепление точно, нужно указать в заказе тип резьбы или межосевое. Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера на другую (например, с G 1/2 на G 3/4).
Форма и гибка: как передать форму и радиус
Форма ТЭН (прямой, U-образный, W-образный) задаётся эскизом. Для гибки важны:
- Радиус изгиба (не менее 2 диаметров оболочки)
- Межосевое расстояние (расстояние между центрами параллельных участков)
- Расположение контактных стержней (только на прямом участке, не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм)
- Нарисуйте форму от руки или приложите чертёж с размерами
- Укажите радиусы изгиба и межосевое
- Отметьте, где заканчивается активная часть и начинается холодная зона
Минимальное расстояние от изгиба до контактного стержня - 20 мм для диаметров 10 - 16 мм (ГОСТ 13268-88)
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Материал оболочки - нержавейка. Для воды (в т.ч. дистиллированной) и слабых кислот это подходящий вариант по ГОСТ (код J - 15 Вт/см²). В масло или воздух ставить можно, но с ограничениями:
- Для масла (код Z) предельная мощность - 3,0 Вт/см². Ваши 2,7 кВт могут превысить этот лимит при малой площади оболочки - требуется пересчёт.
- Для воздуха (код S) - 2,2 Вт/см², для движущегося воздуха (код O/K) - 3,5 - 6,5 Вт/см².
Если ставите в среду, отличную от воды, проверьте удельную мощность по площади оболочки. Перегрев сокращает срок службы.
Что прислать
Для изготовления ТЭН дистиллятора АЭ-25 2,7 кВт достаточно одного из вариантов:
- Чертёж с размерами (диаметр, длина, форма, резьба)
- Эскиз от руки с указанием межосевого и радиусов
- Образец (старый ТЭН) - снимем все размеры
- Техническое задание с указанием среды и напряжения
По заказу меняем резьбу штуцера, длину холодной зоны, материал выводов. Делаем без маркировки, если нужен аналог без обозначений.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды). В этом оборудовании нагреватель расположен в камере нагрева дистиллятора, где исходная вода доводится до испарения.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу на любую - G 1/2, G 3/4, метрическую или дюймовую. Укажите в заказе нужный тип.
Как измерить развёрнутую длину?
Измерьте длину оболочки по центральной оси, включая все изгибы. Для U-образного ТЭН сложите длину двух прямых участков и половину длины дуги изгиба. Можно прислать образец - мы измерим сами.
Можно ли поставить в другую среду?
Можно, но с проверкой. Для масла или воздуха нужна меньшая мощность на единицу площади. Пришлите среду и температуру - мы рассчитаем, подходит ли 2,7 кВт.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу без нанесения маркировки. В документах укажем артикул 160.06.000 или ваш номер.
