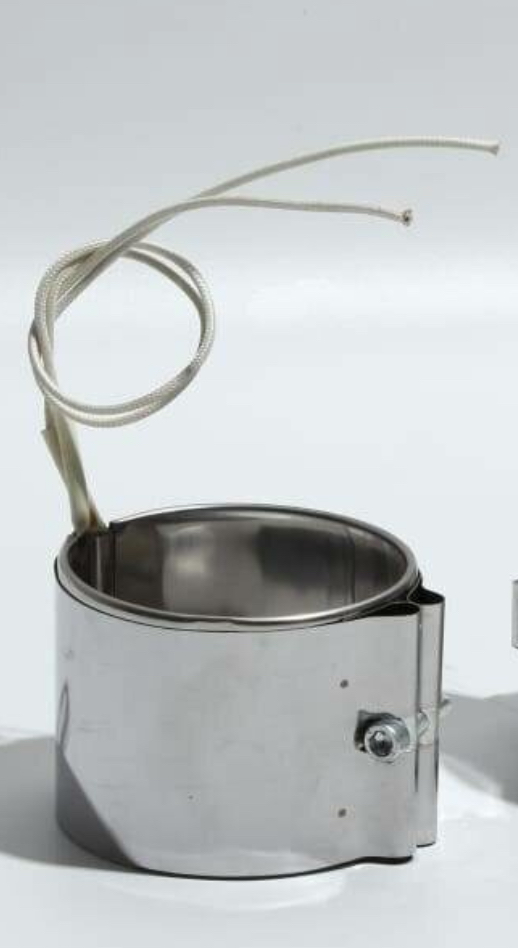

Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Проверка хомутового нагревателя по форме и контуру корпуса
- Сравните форму корпуса: хомутовый нагреватель имеет кольцевую геометрию, повторяющую контур цилиндра или трубы.
- Проверьте тип крепления: стяжные хомуты или прижимные планки на корпусе должны совпадать с вашей старой деталью.
- Измерьте длину развёртки (периметр) и внутренний диаметр кольца.
- Уточните количество и расположение выводов (клемм или гибких проводов).
- Сверьте заявленную мощность и напряжение, указанные в маркировке на старой детали.
Фото старого кольцевого нагревателя для изготовления по образцу
- Фото старого нагревателя с трёх ракурсов (общий вид, крепёжная часть, выводы).
- Размеры: наружный и внутренний диаметр, толщина, ширина хомута, шаг расположения.
- Тип и сечение выводных концов (гибкий кабель, клемма под винт).
- Напряжение и мощность, если маркировка сохранна.
- Если деталь снята с конкретного станка или пресса - укажите модель оборудования.
Изменение мощности и напряжения хомутового нагревателя под заказ
Делаем по образцу, фото или чертежу. По заказу меняем напряжение, мощность, длину развёртки, тип крепления (хомут, планка, фланец), сечение и длину выводов, материал оболочки под агрессивную среду.
Где ставят хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где хомутовые или кольцевые нагреватели закрепляются снаружи на цилиндре экструдера по длине. В маслонагревателях бака силового трансформатора хомутовый или кольцевой нагреватель крепится снаружи на баке трансформатора. В аэрогрилях кольцевой элемент располагается вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли заказать нагреватель на другое напряжение, не указанное в маркировке старой детали?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение.
У меня изменённый диаметр цилиндра, вы сможете подогнать длину хомута?
Да, сделаем с другой длиной развёртки. Приложите чертёж или точные замеры внутреннего диаметра.
Нужен хомут из другого материала, так как деталь работает в контакте с маслом.
Да, сделаем. Укажите материал оболочки и среду, а также фото старой детали.
У старого нагревателя были резьбовые шпильки, а у вас стандартные планки. Вы сделаете под моё крепление?
Да, сделаем с вашим типом крепления. Пришлите фото крепежа и размеры посадочных отверстий.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
