Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

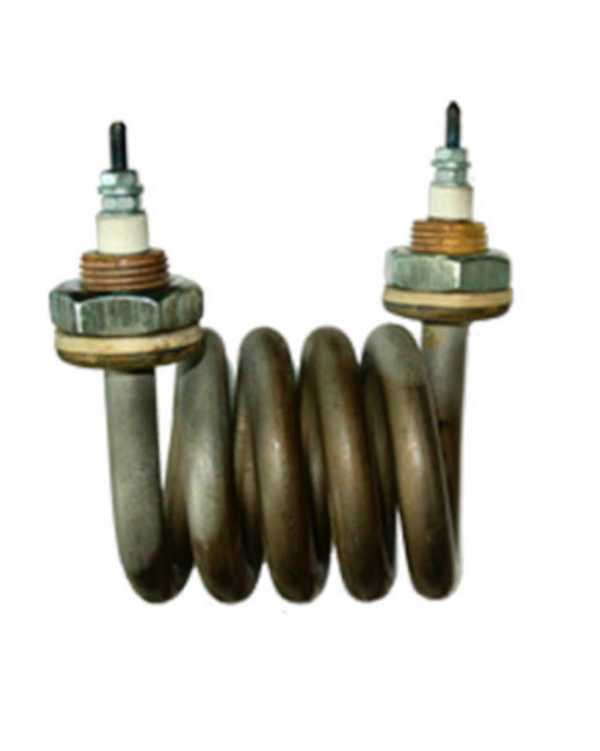

Название говорит о назначении: ТЭН для аквадистиллятора АЭ 10, мощность 2,4 кВт. Это нагреватель для воды, но для производства этого мало.
В каталогах ТЭН обозначают по типу: ТЭН-... где после букв идёт развёрнутая длина, диаметр оболочки, мощность и напряжение. Из названия неизвестны:
- Напряжение питания (220 В, 380 В или другое)
- Развёрнутая длина трубки
- Диаметр оболочки
- Форма и размеры изгибов
- Длина контактных стержней и холодных зон
- Материал оболочки и код среды
Делаем по чертежу, эскизу или готовому образцу. По заказу меняем напряжение и форму.
Главная цифра: 2,4 кВт - это мощность, которую должен выдавать ТЭН.
Как снять размеры со старого ТЭН
Снимите старый нагреватель, не разрезая трубку. Для заказа нужны четыре группы размеров.
- Диаметр оболочки: штангенциркулем, по ГОСТ ряд от 6,5 до 16 мм.
- Развёрнутая длина: выпрямите трубку на ровном столе, измерьте рулеткой. Если не хотите гнуть, измерьте по наружной стороне каждого участка и сложите.
- Холодные зоны: расстояние от контактного стержня до начала активной части. В каталогах длины холодных зон обозначают буквами: A, B, C и т.д.
- Длина контактных стержней: от торца до места заделки.
Обязательно отметьте, где заканчивается оболочка и начинается стержень. Это влияет на длину холодной зоны.
Не измеряйте сопротивление как основной размер: его для расчёта мощности знать полезно, но для геометрии нужны миллиметры.
Главная цифра: 250 мм - минимальная развёрнутая длина ТЭН по ГОСТ 13268-88.
Форма и гибка
ТЭН может быть прямой, U-образный, с изгибами под крепёж. Форму передают тремя способами:
- Приложите старый ТЭН на бумагу и обведите контур с размерами
- Сделайте фото с линейкой рядом, чтобы был виден масштаб
- Вышлите шаблон из проволоки или трубки
Важно: контактные стержни должны находиться только на прямом участке. По нормам от начала изгиба до стержня нужно не менее 20 мм для трубок диаметром 10-16 мм. Укажите радиусы изгибов, если они есть.
Чем точнее эскиз, тем меньше переделок. Делаем по чертежу и образцу.
Главная цифра: 20 мм - минимальное расстояние от изгиба до стержня.
Среда и материал оболочки
Для аквадистиллятора среда - чистая вода. В каталогах для воды применяют медные, латунные или нержавеющие оболочки. Для обычной воды pH 5-9 по ГОСТ подходит код X, удельная мощность до 9 Вт/см². Для более кислой или щелочной воды используют другие коды и материалы.
- Вода и слабые растворы: медь, латунь, нержавеющая сталь
- Воздух и газы: сталь или нержавейка, часто с рёбрами
- Масло и жиры: углеродистая сталь, мощность ниже, чем для воды
Если поставить водяной ТЭН в масло, он быстро перегреется. Для другой среды нужен другой расчёт поверхности.
По заказу меняем материал оболочки и мощность под условия.
Для воды в каталогах допустимо 9 Вт/см² на поверхности трубки.
Что прислать
Соберите пакет данных:
- Фото старого ТЭН с линейкой.
- Эскиз с размерами: диаметр, развёрнутая длина, расстояния до изгибов, длина стержней, радиусы.
- Мощность и напряжение: надпись с ТЭН, если есть, или результаты замеров.
- Среда нагрева: вода, масло, воздух.
- Если возможно, проверьте сопротивление изоляции. В холодном состоянии оно должно быть не менее 0,5 МОм.
Эскиз можно нарисовать от руки, главное, чтобы цифры читались. Делаем по чертежу и образцу.
Где применяют такие нагреватели
Нагреватели данного типа устанавливаются в аквадистилляторах медицинских, в узле камеры испарения (кипятильника), где ТЭН смонтирован на фланце или крышке и погружён в воду. Также такие нагреватели ставят в накопительных водонагревателях (бойлерах) в баке через боковой или нижний фланец, в стиральных машинах снизу бака через резиновую манжету и в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину?
Выпрямите старый ТЭН на ровной поверхности и измерьте рулеткой от конца одного стержня до конца другого.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Пришлите фото и размеры, этого достаточно для изготовления.
Можно ли поставить в другую среду, например в масло?
Нет, для каждой среды свой материал и мощность на поверхности. Для масла нужен другой ТЭН.
Можно ли на другое напряжение?
Да, по заказу меняем напряжение. Укажите его в заявке, например 220 В или 380 В.
