Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните форму трубки вашего ТЭНа для бойлера с петлёй, спиралью или дугой
- Сравните форму трубки: повторяет ли она изгиб вашей детали (петля, спираль, дуга).
- Проверьте тип крепления: фланец, гайка, хомут или свободные концы.
- Совместите длину трубки (расстояние между крайними точками) и расстояние между выводами контактов.
- Уточните номинальную мощность (кВт): она должна совпадать или быть согласована под вашу задачу.
- Сверьте напряжение (В): указано в названии как «220 В» или «380 В» - если не совпадает, мы меняем.
Пришлите модель и марку бойлера для точного повторения ТЭНа
- Модель бойлера, на который ставится ТЭН (название и марка).

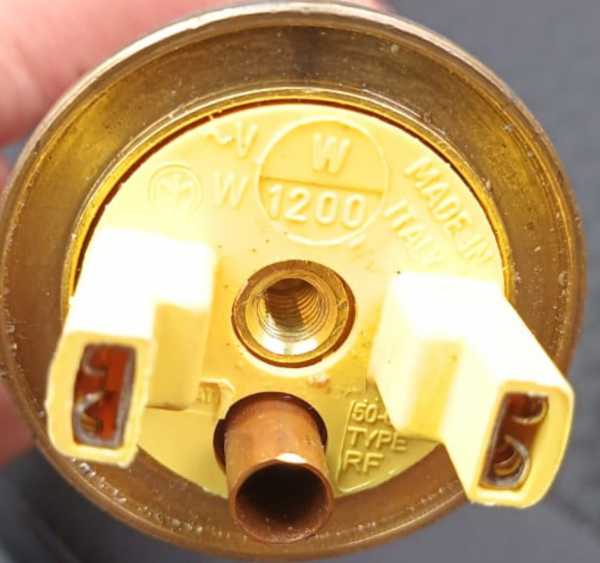

- Фото фланца с торца (показывает расположение отверстий, резьбу, диаметр).
- Фото старого ТЭНа сбоку (виден изгиб, длина, место крепления).
- Размеры по точкам: длина трубки, расстояние между центрами отверстий крепления.
- Если есть маркировка на детали или корпусе - напишите её как есть.
Изменим мощность, напряжение или длину трубки нагревателя бойлера по образцу
Мы делаем по образцу, фото или чертежу. По заказу меняем напряжение, мощность, длину трубки, тип крепления или материал оболочки (нержавейка, сталь, медь) под среду нагрева. Для этого пришлите параметры, которые хотите изменить, и фото старой детали.
Применение: ТЭН для нагрева воды в бойлере
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где ТЭН устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. Также они используются в промышленных бойлерах для систем горячего водоснабжения в котельных и ЖКХ, где блок ТЭН вкручен в бак через резьбовой штуцер. Кроме того, нагреватели применяются в бойлерах косвенного нагрева, где сухой ТЭН размещается в защитной гильзе через нижний фланец бака.
Вопросы
Можно ли сделать ТЭН на другое напряжение, чем в названии?
Да, сделаем. Пришлите нужное напряжение (В) и фото старой детали.
Подойдёт ли этот ТЭН, если у меня другое расстояние между отверстиями крепления?
Да, изменим длину и расположение крепления под ваши размеры. Приложите чертёж или замеры.
Возможно ли заменить материал трубки, например, на нержавейку для агрессивной среды?
Да, по заказу ставим другой материал. Укажите среду нагрева и желаемый материал.
Если мой старый ТЭН короче или длиннее, вы сделаете такую же длину?
Да, сделаем нужную длину. Пришлите точные размеры от края до края трубки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
