Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим блоком ТЭН

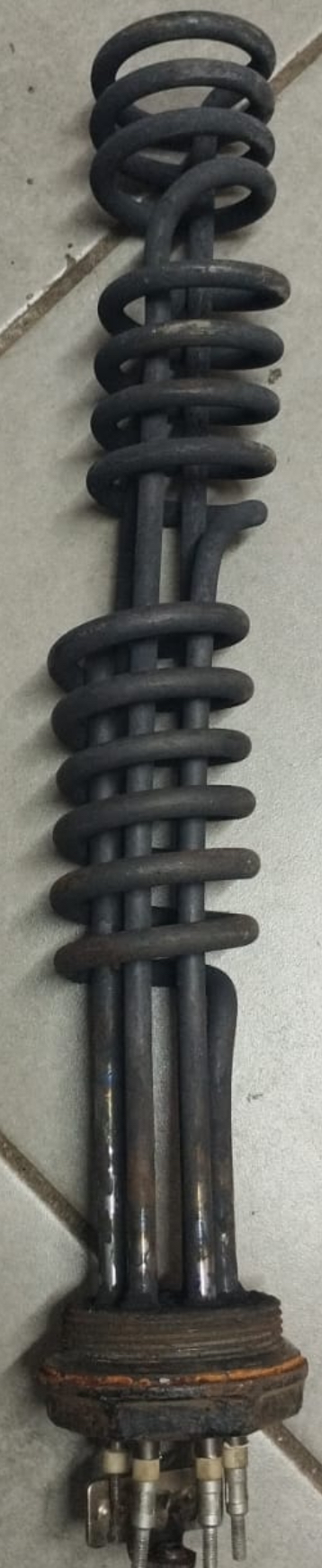

- Форма: блок из трех ТЭНов, смонтированных на одной плите G2.
- Крепление: плита G2, под нее нужна ответная часть в оборудовании.
- Выводы: три независимых ТЭНа, каждый рассчитан на подключение.
- Длина трубки (по прямой): 311 мм.
- Мощность блока: 9 кВт (3000 Вт на каждый ТЭН), материал трубки нержавеющая сталь.
Что прислать для заказа такой же детали
- Фото старого блока ТЭН с двух сторон (вид на плиту и вид на трубки).
- Фото шильдика или маркировки на корпусе оборудования.
- Замер длины трубки (от плиты до конца) и габаритов плиты G2.
- Количество выводов и схема их расположения на плите.
- Уточнить, есть ли на трубках дополнительные элементы (например, защитный кожух).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем материал трубки, длину, мощность или напряжение, количество секций в блоке, тип и размер крепежной плиты.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещается внутри герметичной оболочки корпуса. Также они используются в ваннах длительной пастеризации молока, где блок ТЭН установлен в водяной рубашке ванны и нагревает воду, передающую тепло через стенку продукту.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Блок рассчитан на 220 В, а мне нужно на 380 В. Сделаете?
Да, сделаем. Пришлите схему подключения (звезда/треугольник) и требуемое напряжение.
У меня плита крепления другого размера, не G2. Вы можете изменить крепление?
Да, сделаем плиту по вашему образцу или чертежу.
Нужна не нержавейка, а другой материал для агрессивной среды. Возможно?
Да, сделаем из материала, который укажете. Приложите описание среды или образец старого нагревателя.
Длина трубки 311 мм не подходит, нужно 350 мм. Выпускаете?
Да, сделаем нужную длину. Уточните остальные размеры по креплению и выводы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
