Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка по изгибам и габаритам с ТЭНом упаковщика Henkovac
- Форма (изогнутый, прямой, П-образный). Сверьте изгибы и габарит по месту установки.
- Крепление (наличие резьбы, фланца, скобы, прижимной планки). Уточните способ фиксации в упаковщике.
- Выводы (тип контактов, длина свободных концов, материал выводов). Сравните с вашим экземпляром.
- Длина оребренной части и общая длина (если ТЭН ребристый). Измерьте линейкой.
- Напряжение и мощность (указаны на маркировке старого ТЭНа или в документации к упаковщику Henkovac).

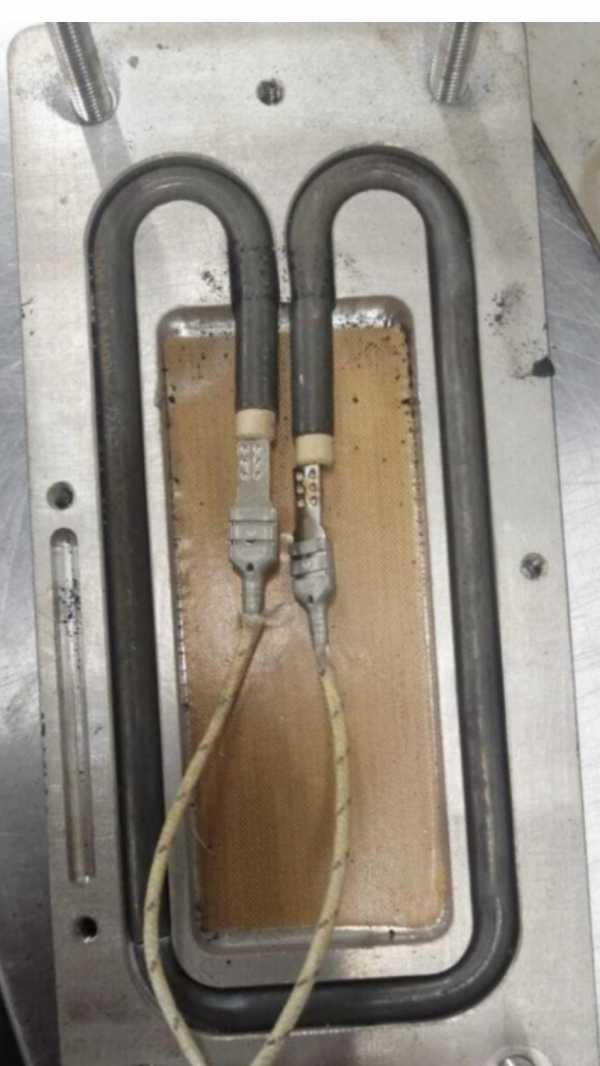

Фото старого нагревателя Henkovac для подбора крепления и маркировки
- Фото старого ТЭНа (общий вид, крепление, маркировка).
- Фото места установки (паз, гнездо, канал обдува).
- Фирменное название и модель упаковщика (Henkovac, индекс серии).
- Напряжение и мощность с шильдика оборудования.
- Если ТЭН ребристый: количество рёбер, шаг между ними, толщина ребра.
- Если хотите изменить материал оболочки: укажите среду (воздух, жидкий клей, пар, агрессивные испарения).
Изготовим ТЭН для Henkovac по вашему образцу с изменением длины трубки
Делаем по вашему образцу, фото или чертежу. По заказу меняем длину трубки, длину выводов, мощность, напряжение, материал оболочки под вашу среду. Крепление и конфигурацию изгиба подгоняем под посадочное место.
Куда ставят ТЭН для ремонта упаковщика Henkovac
Такие нагреватели ставят в термоусадочных туннелях для упаковки, где они располагаются в камере над и под конвейером, а также в импульсных запайщиках пакетов, где нагревательная лента или проволока находится под тефлоновой полосой в прижимной планке.
Вопросы
Мне нужно напряжение 220 В, а на старом написано 380 В. Вы сделаете?
Да, сделаем под ваше напряжение. Приложите фото старого ТЭНа с маркировкой и укажите требуемое напряжение и мощность.
У меня длина трубки на 15 мм меньше, чем в каталоге. Это критично?
Нет. Делаем по вашим размерам. Пришлите чертёж или точные замеры старой детали.
Старый ТЭН стоял в среде с парами кислоты. Вы можете сделать из другого материала?
Да, подберём материал оболочки под вашу среду. Укажите тип среды и рабочую температуру.
У моего ТЭНа другое крепление (ушко вместо резьбы). Вы сможете повторить?
Да, сделаем по вашему образцу. Приложите фото крепления и размеры.
