Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

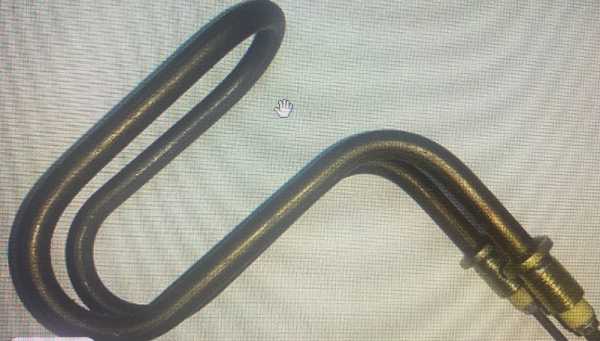

Что скрывается за названием «ТЭН для дистиллятора ДЭ-25М (5,0 кВт)»
Из названия ясно: нагреватель предназначен для дистиллятора модели ДЭ-25М, его мощность 5,0 кВт. Это всё, что заявлено. Для изготовления точной копии этого недостаточно.
- Не указаны размеры: развёрнутая длина трубки, диаметр оболочки, длина холодных зон.
- Нет информации о напряжении, материале оболочки, типе крепления.
- Форма изгиба и радиусы гибки остаются неизвестными.
Без этих данных изготовить рабочий ТЭН, который встанет на место старого, невозможно. Требуется чертёж, эскиз или образец.
5,0 кВт - единственный твёрдый параметр. Всё остальное определяется по старой детали.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы получить точную копию, нужно измерить старый нагреватель. Вот что важно.
- Развёрнутая длина - длина трубки, если бы её выпрямили. Измеряется гибкой рулеткой по внешней стороне изгибов, либо по шаблону из проволоки.
- Холодные зоны - расстояние от каждого конца трубки до начала активной (греющей) части. У производителей эти участки маркируются буквами по ГОСТ (например, A=40 мм, B=65 мм). Вам нужно просто указать длину в миллиметрах.
- Форма после гибки - зарисуйте вид сбоку и сверху, укажите расстояния между осями, габариты, радиусы закруглений.
Главный размер - развёрнутая длина: от неё зависит сопротивление спирали и фактическая мощность.
Не пытайтесь выпрямить старый ТЭН - он может сломаться. Лучше сделайте обмер на месте.
Форма и гибка: как передать форму и радиус
ТЭН может быть П-образным, W-образным, кольцевым или любой другой конфигурации. Для повторения формы нужен чертёж или образец.
- Чертёж - вид спереди и сбоку с размерами. Укажите радиусы изгибов (по внутренней или наружной стороне). Если радиус неизвестен, приложите к старому ТЭН лист бумаги и обведите контур.
- Образец - просто отправьте нам старый ТЭН. Мы сделаем замеры и повторим форму.
- Эскиз от руки - тоже подойдёт, если понятны пропорции.
Радиус гибки всегда привязан к диаметру трубки. Для стандартных диаметров (6 - 16 мм) есть технологические ограничения - их мы учитываем при изготовлении.
Делаем по чертежу, эскизу, образцу. Пришлите то, что у вас есть.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Способ установки ТЭН в дистиллятор может быть разным. Самые частые варианты:
- Штуцер с гайкой - резьбовая часть вкручивается в стенку бака, фиксируется гайкой снаружи.
- Фланец - плоская площадка с отверстиями под болты, прижимается к стенке через прокладку.
- Межосевое расстояние - если ТЭН имеет два крепёжных отверстия (например, на фланце), расстояние между их центрами должно совпадать с посадочными местами на оборудовании.
Для заказа укажите тип крепления и его размеры: диаметр резьбы, шаг, толщину стенки бака, диаметр отверстий под крепёж.
Межосевое расстояние - частая причина несовместимости. Измерьте его с точностью до миллиметра.
Что прислать для заказа
Чтобы мы изготовили ТЭН, который подойдёт, подготовьте:
- Размеры - развёрнутая длина, холодные зоны, диаметр трубки (если знаете).
- Форму - чертёж с радиусами и габаритами, либо фото старого ТЭН с линейкой.
- Крепление - тип, резьба, межосевое расстояние.
- Электрические параметры - напряжение (если не 220 В), мощность 5 кВт.
- Материал оболочки - если важна среда (вода, кислота, масло), укажите. По умолчанию делаем из конструкционной стали.
Если есть старый ТЭН - отправьте его. Это самый точный способ получить копию.
По заказу меняем материал оболочки, напряжение, длину холодных зон, тип резьбы. Просто напишите, что нужно.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды) в камере нагрева, где исходная вода доводится до испарения. Также применяются в накопительных водонагревателях (бойлерах) в баке через фланец или резьбовую втулку, в проточных водонагревателях в небольшой цилиндрической камере нагрева и в парогенераторах (гладильных системах) в ёмкости для воды.
Вопросы
Можно ли поставить в другую среду?
ТЭН делается под конкретную среду. По заказу меняем материал оболочки, чтобы он подходил для воды, масла, воздуха или кислот. Уточните среду и мы изготовим под неё.
Можно ли на другое напряжение?
Да, по заказу делаем ТЭН на 220, 380 В и другие напряжения из стандартного ряда. Мощность при этом останется 5 кВт, если не указано иное.
Можно ли другую резьбу штуцера?
Резьба штуцера меняется по вашему чертежу или образцу. Укажите диаметр и шаг резьбы, мы изготовим нужный вариант.
Можно ли нержавейку?
Да, по заказу делаем оболочку из нержавеющей стали. Это актуально для агрессивных сред или пищевых производств.
