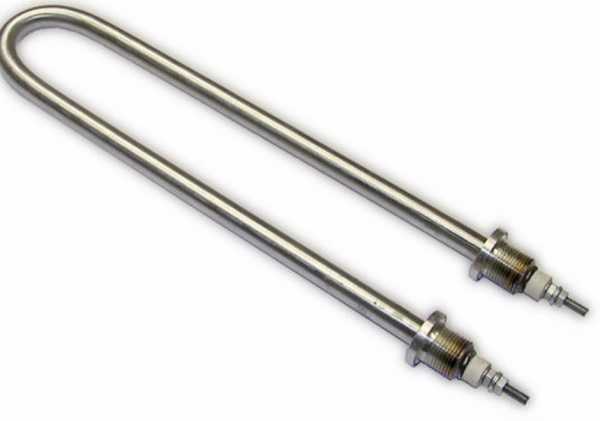

По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для проверки старого нагревателя
- Сверьте общую длину вашего ТЭН от кончика штуцера до кончика штуцера с диапазоном 570-650 мм. Рабочая (активная) часть трубки должна быть близка к расчётной длине 1120 мм (развёрнутая трубка).
- Проверьте резьбу штуцера: G1/2". Если ваш старый нагреватель имеет другую резьбу, это не наш вариант.
- Убедитесь, что ваш ТЭН гладкий, без рёбер, и выполнен из нержавеющей стали. Напряжение 220 В, мощность 2 кВт.
- Посмотрите на контакты: в маркировке указано «R30 Ф2 шт.». Сравните расположение и форму выводов с вашей деталью.
- Сопоставьте ток (9,09 А) и сопротивление (24,2 Ом) с паспортными данными старого нагревателя, если они есть.
Что прислать для уточнения заказа
- Фото старого ТЭН с чётким изображением всей длины, штуцеров и выводов.
- Фото места установки (фланца, бака или резьбового отверстия) и фото шильдика оборудования, где указана модель.
- Размер L вашей старой детали от штуцера до штуцера (диапазон 570-650 мм). Если деталь деформирована, укажите это.
- Если есть маркировка на старом ТЭН (буквы, цифры), сфотографируйте или перепишите её в точности.
- Уточните тип среды: вода (для водяного ТЭН) и рабочее напряжение 220 В.
Если нужен нагреватель с другими параметрами
Делаем по образцу, фото, чертежу. По заказу меняем длину L в пределах диапазона, мощность при том же напряжении, форму выводов или тип штуцера при сохранении резьбы G1/2". Для других сред (не вода) используем иной материал трубки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и стиральные машины. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите желаемую мощность или ток для пересчёта, а также фото и размеры вашей детали.
Подойдёт ли этот нагреватель, если у меня резьба не G1/2", а другая?
Да, сделаем с нужной вам резьбой. Приложите фото резьбовой части или укажите её тип и шаг.
Мне нужна длина L не 570-650, а 700 мм. Это возможно?
Да, сделаем другую длину в пределах разумного. Пришлите точный размер и фото места установки.
Нагреватель будет работать в масле, а не в воде. Вы можете сделать его из другого материала?
Да, сделаем из материала, стойкого к вашей среде. Уточните тип жидкости и пришлите образец или фото старой детали.
